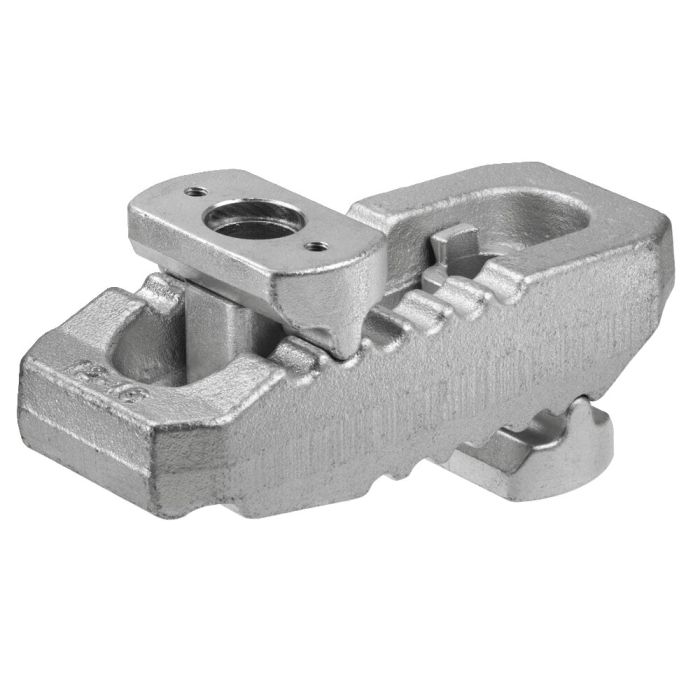

Garra de aperto tipo "Crocodilo"

Aplicação:
O Krokodil é usado em todas as funções de fixação em que é fixado em ranhuras em T e perfurações roscadas. A ponta de pressão e o contra mancal estão indissociavelmente ligados com a garra de aperto, de modo que o Krokodil está sempre pronto para ser rapidamente usado. A garra de aperto está equipada com duas extremidades de fixação e pode ser invertida facilmente consoante o caso de utilização. Deste modo são abrangidas todas as áreas de aplicação, no processamento com e sem levantamento de aparas (p. ex. moldagem por injeção e prensas).

Observação:
Para a fixação podem ser usados parafusos de fixação DIN 787, pinos roscados DIN 6379 e parafusos cilíndricos ISO 4762. Alturas de aperto maiores podem ser atingidas com a aplicação da extensão de apoio nº 6312S.
Entre a porca sextavada e a ponta de pressão deve obrigatoriamente ser utilizada um disco de base DIN 6340!

Vantagens:
- Possibilidade de regulação variável e rápida à distância da peça de trabalho
- Utilização em todas as áreas do processamento com e sem levantamento de aparas
- Especialmente adequado para o uso em máquinas de moldagem por injeção e prensas
- Sem necessidade de mais bases para atingir a altura de aperto necessária
- A ponta de pressão e o contra mancal estão indissociavelmente ligados com a garra de aperto
- O Krokodil pode ser alargado de modo variável para qualquer altura de aperto.

* forças de fixação indicadas na posição de aperto otimizada (distância menor do parafuso de aperto ao ponto de fixação). Forças de fixação podem divergir conforme o aperto, classe de resistência do parafuso de aperto e estado da rosca (lubrificação).
