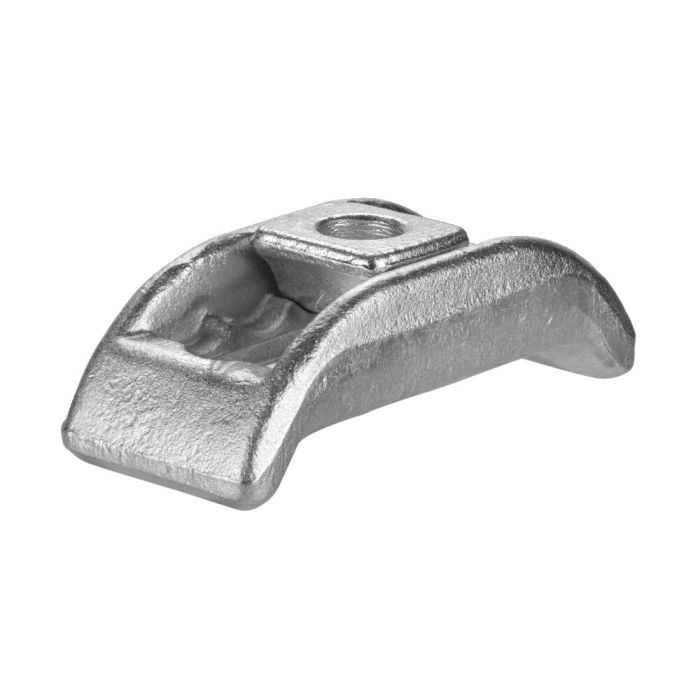

Garra de aperto curta, com balancim

Tamanho 18, para parafuso tensor M16, altura de sujeción 0-55 mm

N.º de encomenda

73940

N.º de encomenda	Tam.	para parafuso tensor	H1	B1	B2 x L	D	E1	E2	H2	k	Peso [g]
73932	13	M12	0-35	13	38x 88	48	23	28	30-55	14	260
73940	18	M16	0-55	18	56x130	74	29	38	42-84	18	809
73957	22	M20	0-65	22	66x144	80	32	46	50-100	20	1253
73965	26	M24	0-75	25	76x174	100	39	52	54-111	24	1718
73973	32	M30	0-80	31	90x200	110	44	61	62-125	28	2785

Observação:
Elementos de fixação correspondentes: parafusos tensores DIN 787, arruelas DIN 6340 e porcas sextavadas DIN 6330B.

Mais informação
N.º de encomenda	73940

CAD

Se não encontrar um download, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para downloads gerais, como catálogos e brochuras, clique aqui.
