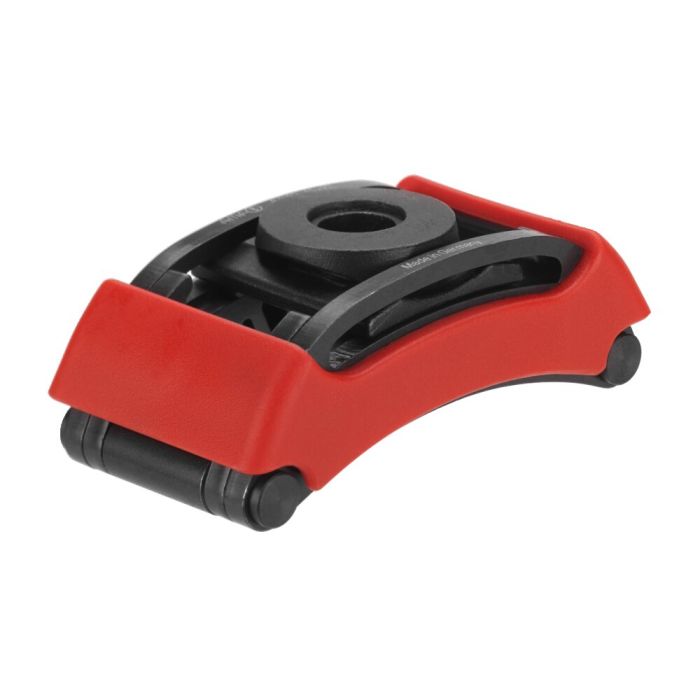

Grampo com cobertura de plástico
Aplicação:
O grampo é usado em todas as funções de fixação em que é fixado em ranhuras em T, ranhuras e orifícios roscados.
Observação:
Para a fixação pode-se optar por parafusos de aperto DIN 787, pinos roscados DIN 6379 e parafusos cilíndricos ISO 4762.
Entre a porca sextavada e a peça em U deve obrigatoriamente ser utilizada uma anilha plana DIN 6340!
Vantagens:
Redução de peso devido à concepção de construção leve. Possibilidade de regulação variável e rápida à distância da peça de trabalho. Não são necessárias outras bases de fixação para alcançar a altura de fixação requerida. A peça em U está permanentemente presa ao grampo.
*dependente da profundidade da ranhura de acordo com DIN 650 e da posição da porca de fixação.
| N.º de encomenda | 376905 |
|---|---|
| Parafuso tensor | Sem parafuso de aperto |
| Parafuso métrico [M] | 16, 18 |
| Mín. altura de fixação [mm] | 0 |
| Máx. altura de fixação [mm] | 45 |
