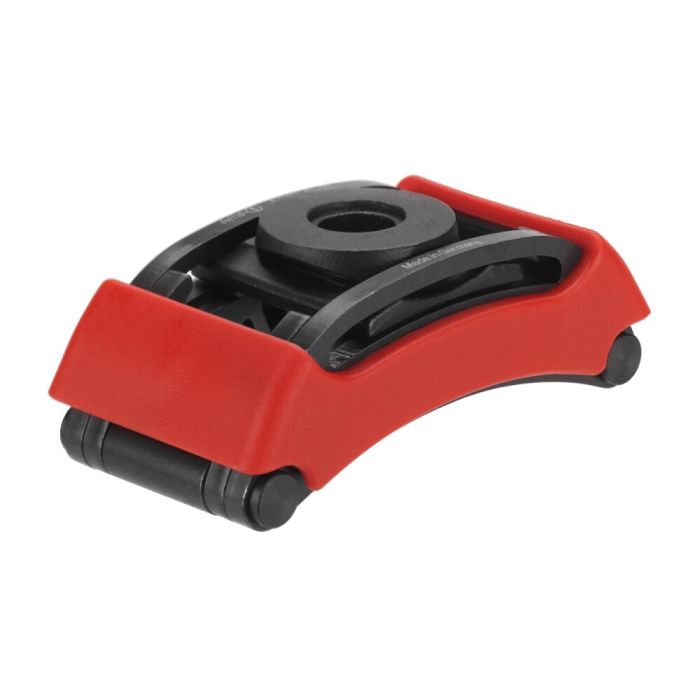

Grampo com cobertura de plástico
Aplicação:
O grampo é usado em todas as funções de fixação em que é fixado em ranhuras em T, ranhuras e orifícios roscados.
Observação:
Para a fixação pode-se optar por parafusos de aperto DIN 787, pinos roscados DIN 6379 e parafusos cilíndricos ISO 4762.
Entre a porca sextavada e a peça em U deve obrigatoriamente ser utilizada uma anilha plana DIN 6340!
Vantagens:
Redução de peso devido à concepção de construção leve. Possibilidade de regulação variável e rápida à distância da peça de trabalho. Não são necessárias outras bases de fixação para alcançar a altura de fixação requerida. A peça em U está permanentemente presa ao grampo.
*dependente da profundidade da ranhura de acordo com DIN 650 e da posição da porca de fixação.
| N.º de encomenda | 376947 |
|---|---|
| Parafuso tensor | Sem parafuso de aperto |
| Parafuso métrico [M] | 22, 24 |
| Mín. altura de fixação [mm] | 0 |
| Máx. altura de fixação [mm] | 85 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Parafusos para ranhuras em T, completos Nr. 81109 Classe de resistência 8.8, rosca M24, ranhura 28 mm, comprimento 160 mm
- Pinos roscados para porcas para ranhuras de guia Nr. 86595 Classe de resistência 8.8, rosca M22, comprimento 315 mm*
- Garra de aperto tipo "Crocodilo" Nr. 376475 Força de aperto máx. 75 kN, ranhura 20/22/24/28 mm, para parafuso tensor M20/24, altura 0-100 mm, espesso 56 mm
- Garra de aperto curta, com balancim Nr. 73957 Tamanho 22, para parafuso tensor M20, altura de sujeción 0-65 mm
