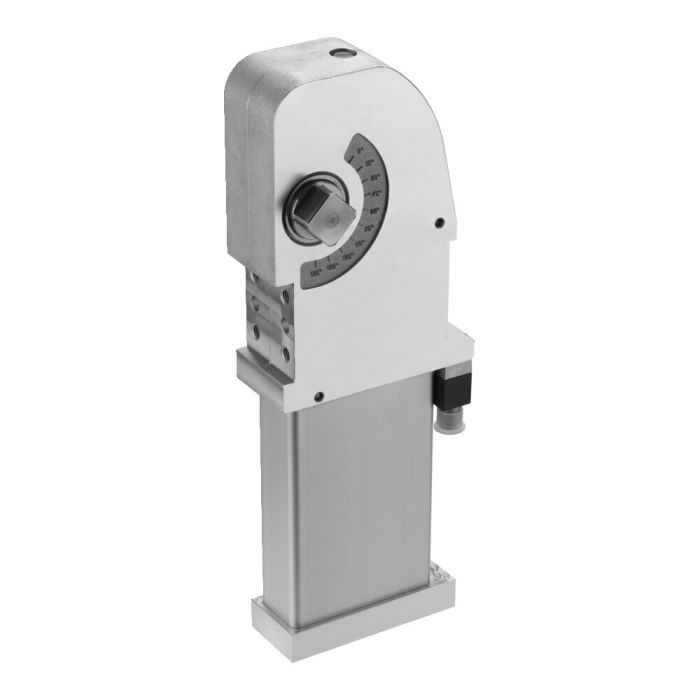

Grampo fixador pneumático pesado

Tamanho 63, binário de aperto de 5 bar 380 Nm, binário de retenção máx. 1500 Nm

N.º de encomenda

565866

Variantes do produto

N.º de encomenda	Tam.	Binário de aperto de 5 bar [Nm]	Binário de retenção máx. [Nm]	Peso [kg]
565864	40	120	380	2,0
565865	50	160	800	3,6
565866	63	380	1500	4,8

Detalhes

Aplicação:
Estes grampos pneumáticos adequam-se à aplicação em máquinas automáticas Transfer e máquinas especiais. A posição de abertura e a de aperto do grampo podem ser controladas eletricamente, permitindo integrar este grampo em processos de automatização.

* Tolerância em relação a orifícios de cavilha ±0,02 mm, para orifícios roscados ±0,1 mm.

Especificações técnicas

Mais informação
N.º de encomenda	565866
Tipo de produto	Grampos verticais
Größe Schnellspanner	63
Material	Alumínio
Características especiais	Modelo pesado

CAD

Transferências

Se não encontrar um download, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para downloads gerais, como catálogos e brochuras, clique aqui.

Produtos similares

Grampo vertical pesado Nr. 91314 Com base horizontal, tamanho 2, força de aperto máx. 2,5 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático Nr. 559791 Tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático Nr. 555061 Tamanho 1, força de aperto máx. 1,1 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático Nr. 555065 Tamanho 2, força de aperto máx. 1,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático pesado Nr. 92106 Tamanho 0, força de aperto máx. 1 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático pesado Nr. 559769 Tamanho 4, força de aperto máx. 9 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Tensor da alavanca, pneumático, versão de flange Nr. 562505 Com ranhura de sensor e pistão magnético para sensor de fim de curso, tamanho 25, força de aperto máx. 0,23 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Tensor da alavanca, pneumático, versão de flange Nr. 569830 Com braço de fixação rebaixável, ranhura para sensor e pistão magnético para sensor de fim de curso, tamanho 25, força de aperto máx. 0,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático, efeito duplo Nr. 567170 Modelo mini em versão bloco, tamanho 10, binário de aperto de 5 bar 2,5 Nm, binário de retenção máx. 8 Nm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático pesado Nr. 559772 Tamanho 4, força de aperto máx. 9 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático giratório, versão com flange Nr. 560012 Tamanho 12, força de aperto máx. 0,03 kN, giratório para a direita

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	b	C	C1*	C2	C3	C4	C5	C6	C7	C8	C9	ØD H7	ØD1 H7	G	G1	G2	H ±0,2	H1	H2	H3	H4 +0,1	H5	H6	H7 N9	I ±0,1	L	L1 -0,5	L2	L3	N*	N1*	N2 ±0,05	N3 ±0,05	N4 ±0,05	N5*	N6 ±0,1	N7 ±0,05	N8*	S h9	T	t1	T2	T3	Ø dos pistões
565864	117	62,5	60	19	4	4	8,5	83	28	44,5	3,5	6	6	M6	M6	G1/8	40,5	278	121	30,5	40	25	56	8	22	54	33	36	50	35	25	38,5	12	12	25	7,5	20	35	16	9	8	12	8	40
565865	144	82	93	10,5	6,5	4,5	4,5	108	50	54	-	-	8	-	M8	G1/8	51,5	286	149,5	16,5	55	36,5	58	-	28	69	45	48	48	-	-	-	-	-	32	11	27	30	19	-	-	12	12	50
565866	144	106	93	11	6,5	5	17	109	53	63,5	-	-	8	-	M8	G1/4	51,5	329	158,5	16,5	55	36,5	67	-	28	79	48	43	48	-	-	-	-	-	32	11	27	30	22	-	-	12	12	63
