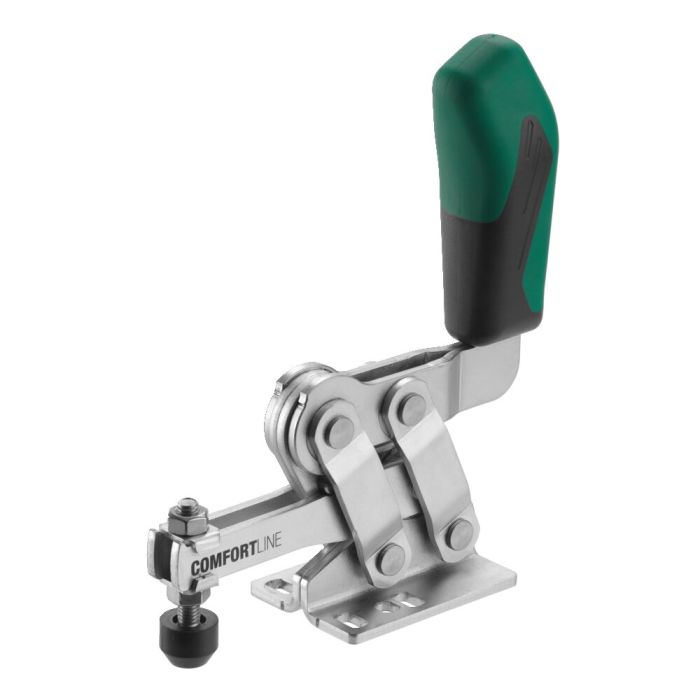

Grampo fixador vertical comfortline

Ergonomicamente optimizado, tamanho 1, força de aperto máx. 1,1 kN

N.º de encomenda

564132

grampo fixador vertical ergonomicamente optimizado para uma maior ergonomia de trabalho.
Melhor proteção dos músculos e articulações através de uma posição e movimento natural do pulso. Punho resistente ao óleo de 2 componentes com componente macio e pega de tamanho ergonómico.
Com braço de aperto aberto e base horizontal. Galvanizado e passivado. Rebites em aço inoxidável que nos tamanhos 2 a 3 estão montados em buchas de mancal cementadas. Pontos de mancal lubrificados. Peça de aperto de segurança com proteção para dedos, dispositivo de prevenção de perdas para a ponteira para grampos na extremidade do braço de fixação.
Completo com ponteira para grampos temperada e galvanizada nº 6890C.

Variantes do produto

N.º de encomenda	Tam.	F1 [kN]	F2 [kN]	Ponteira	Peso [g]
564132	1	0,6	1,1	M5 x 30	409
564133	2	0,8	1,2	M6 x 35	486
564134	3	1,2	2,5	M8 x 45	784

Detalhes

A pedido:
Também pode ser fornecido com manípulo removível.

Especificações técnicas

Mais informação
N.º de encomenda	564132
Tipo de produto	Grampos verticais
Força de aperto máx. [kN]	1.1
Größe Schnellspanner	1
Material	Aço, zincado
Alinhamento da base	Horizontal
Cor da pega	Verde
Características especiais	Comfortline

CAD

Transferências

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Grampos verticais com pega vermelha Nr. 90001 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo vertical pesado Nr. 91314 Com base horizontal, tamanho 2, força de aperto máx. 2,5 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais com pega vermelha e bloqueio de segurança Nr. 90134 Com braço de suporte aberto e base horizontal, tamanho 2, força de aperto máx. 1,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais com pega vermelha Nr. 95000 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com altura de aperto variável Nr. 560895 Com braço de suporte aberto e base horizontal, tamanho 20, força de aperto máx. 2 kN, compensação em altu máx. 35 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais ESD Nr. 562483 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo fixador vertical, preto Nr. 90167 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático Nr. 555065 Tamanho 2, força de aperto máx. 1,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo combinado com pega vermelha Nr. 93831 Tamanho 1, força de aperto máx. 1 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com pega vermelha Nr. 93005 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	D	E	F	H	H1	HW mín.	HW máx.	I	k	L	L1	L2	m	M1	N	P	α
564132	5	38,5	16	4,5	17	7	18,5	142	-4,5	3,7	10	5,5	-	108,0	56	24,0 - 25,5	-	34	62	59°
564133	6	52,0	20	5,5	25	11	22,8	148	-3,0	5,0	12	6,0	12,5	129,0	56	27,0 - 31,0	27	43	60	55°
564134	8	78,8	20	7,5	37	19	33,3	168	2,4	11,0	18	7,5	-	155,5	66	32,5	-	46	71	60°
