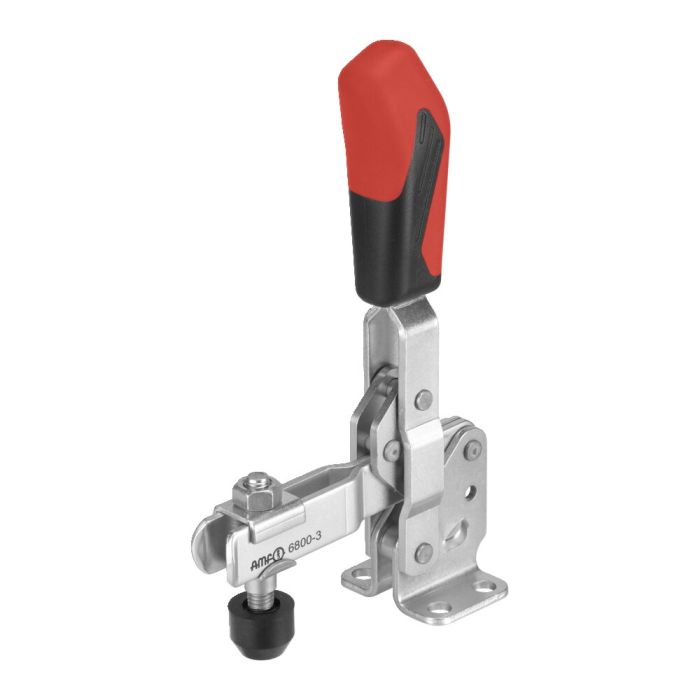

Grampos verticais com pega vermelha

Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

N.º de encomenda

90001

Variantes do produto

N.º de encomenda	Tam.	F1 [kN]	F2 [kN]	Ponteira	Peso [g]
90001	0	0,5	0,7	M 4x 25	60
90019	1	0,6	1,1	M 5x 30	105
90027	2	0,8	1,2	M 6x 35	175
90035	3	1,2	2,5	M 8x 45	410
90043	4	1,7	3,0	M 8x 65	630
90050	5	3,0	5,0	M12x 80	1480
90068	6	3,4	5,5	M12x110	2200

Detalhes

Disponível também nas versões "AÇO inoxidável" (nº 6800NI) e Preto mate (nº 6800B) !

* O ângulo de abertura pode ser alterado, utilizando-se o pino de fim de curso.

Especificações técnicas

Mais informação
N.º de encomenda	90001
Tipo de produto	Grampos verticais
Força de aperto máx. [kN]	0.7
Größe Schnellspanner	0
Material	Aço, zincado
Alinhamento da base	Horizontal
Cor da pega	Vermelha

CAD

Transferências

Se não encontrar um download, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para downloads gerais, como catálogos e brochuras, clique aqui.

Produtos similares

Grampo fixador vertical comfortline Nr. 564132 Ergonomicamente optimizado, tamanho 1, força de aperto máx. 1,1 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo vertical pesado Nr. 91314 Com base horizontal, tamanho 2, força de aperto máx. 2,5 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais com pega vermelha e bloqueio de segurança Nr. 90134 Com braço de suporte aberto e base horizontal, tamanho 2, força de aperto máx. 1,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais com pega vermelha Nr. 95000 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com altura de aperto variável Nr. 560895 Com braço de suporte aberto e base horizontal, tamanho 20, força de aperto máx. 2 kN, compensação em altu máx. 35 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais ESD Nr. 562483 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo fixador vertical, preto Nr. 90167 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo pneumático Nr. 555065 Tamanho 2, força de aperto máx. 1,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo combinado com pega vermelha Nr. 93831 Tamanho 1, força de aperto máx. 1 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com pega vermelha Nr. 93005 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	D	E	F	H	H1	HW mín.	HW máx.	I	k	L	L1	L2	m	M1	N	P	α	α*
90001	4	31,0	8,5-13,5	4,5	14	5,5	18,0	81	-1,5	3,5	8	5,5	-	49	50	23,0	-	32	22	95°	-
90019	5	39,0	16,0	4,5	18	6,0	19,0	98	-4,0	2,0	10	5,5	-	61	58	22,5-26,0	-	34	27	95°	-
90027	6	52,0	20,0	5,5	25	11,0	23,0	140	-3,0	4,5	12	6,0	12,5	78	89	23,0-31,0	27	43	32	105°	60°
90035	8	79,0	20,0	7,5	37	19,0	33,0	186	2,0	11,0	18	7,5	-	112	112	32,5	-	46	35	105°	60°
90043	10	101,0	32,0	8,6	54	16,0	42,5	221	-6,0	22,5	20	13,0	-	141	130	43,0-46,5	-	64	53	105°	60°
90050	14	140,0	45,0	8,5	73	34,0	55,8	281	-3,0	27,5	25	9,5	26,5-31,5	195	185	45,0-50,0	45	70	65	115°	60°
90068	14	165,5	50,5	13,0	89	28,0	81,0	333	-2,5	55,0	30	24,5	-	231	206	67,5-72,5	-	100	90	140°	60°
