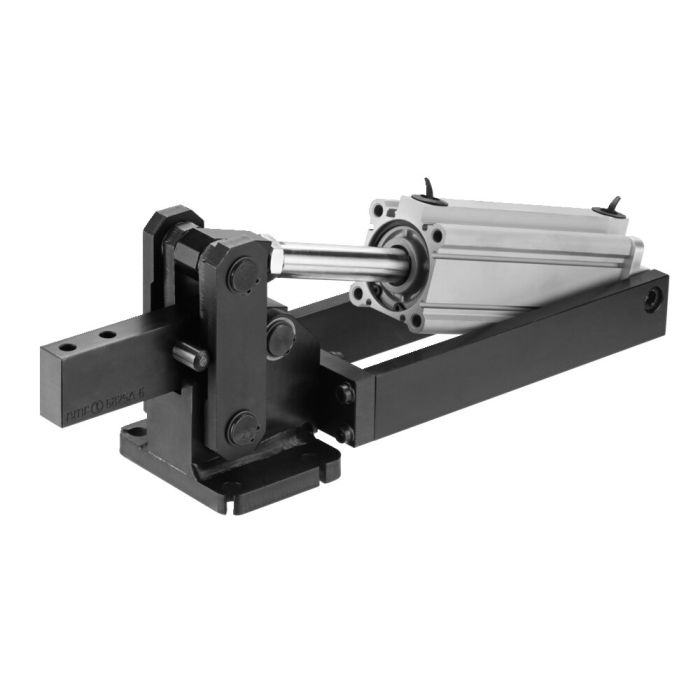

Grampo pneumático pesado
Aplicação:
Estes grampos pneumáticos são fabricados com os requisitos de qualidade da construcão de máquinas, sendo recomendados para aplicação em máquinas transfer e especiais. A posição de abertura e a posição de aperto do braço de fixação podem ser controlados eletricamente permitindo integrar este grampo em processos de automatização.
Observação:
Este grampo pneumático também funciona a água, fornecido de acordo com o artigo nº 6960C. Caso necessário, encomende o nosso catálogo "Tecnologia de fixação hidráulica".
Os interruptores correspondentes para o accionamento de sensores encontram-se disponíveis sob o nº de encomenda 392241.
Modelo: Cabo PUR de 0,3 m com conector M8 e porca serrilhada giratória.
Função de comutação: Contacto de fecho.
Saída: PNP.
F3 e F4 = força máx. de fixação atingida com 6 bar.
Vn = Consumo de ar por ciclo duplo em dm³ com 6 bar.
| N.º de encomenda | 559771 |
|---|---|
| Tipo de produto | Grampos verticais |
| Força de aperto máx. [kN] | 30 |
| Größe Schnellspanner | 8 |
| Material | Aço, zincado |
| Características especiais | Modelo pesado |
