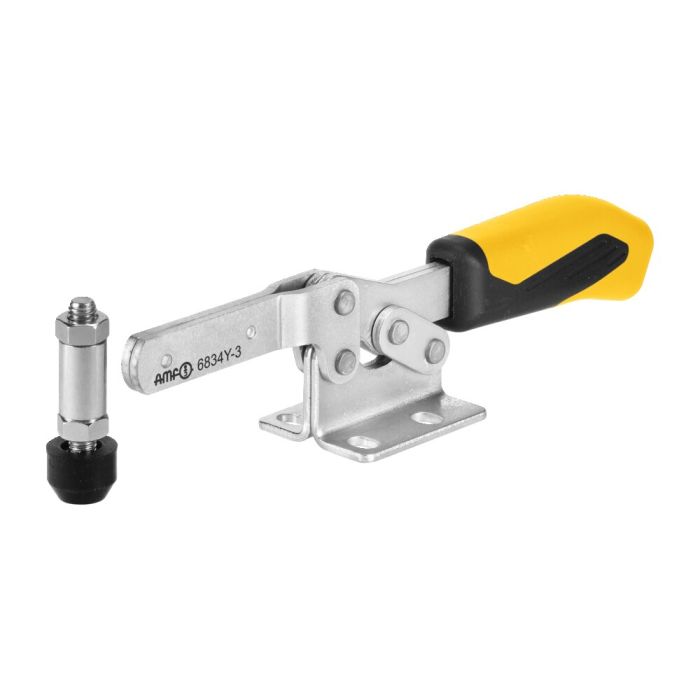

Grampos horizontais com pega amarela

Com braço de suporte maciço e base horizontal, tamanho 3, força de aperto máx. 2,5 kN

N.º de encomenda

557108

Variantes do produto

N.º de encomenda	Tam.	F1 [kN]	F2 [kN]	Ponteira	Peso [g]
557106	2	1,0	1,2	M 6x35	185
557108	3	1,8	2,5	M 8x45	320
557109	4	2,0	3,0	M 8x65	700
557110	5	3,0	5,0	M12x80	1080

Detalhes

Observação:
Para monitoramento com sensor correspondente ao tamanho 3, ver nº 6897S.

Especificações técnicas

Mais informação
N.º de encomenda	557108
Tipo de produto	Grampos horizontais
Força de aperto máx. [kN]	2.5
Größe Schnellspanner	3
Material	Aço, zincado
Alinhamento da base	Horizontal
Cor da pega	Amarela

CAD

Transferências

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Grampos horizontais com pega vermelha Nr. 93005 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais plus com pega vermelha Nr. 552552 Com força de aperto aumentada, braço de aperto aberto e base horizontal, tamanho 1, força de aperto máx. 1,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais Nr. 93948 Para alça removível, tamanho 2, força de aperto máx. 1,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com pega vermelha e bloqueio de segurança Nr. 92650 Com braço de suporte aberto e base horizontal, tamanho 3, força de aperto máx. 2,5 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com pega vermelha Nr. 95141 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais plus com pega vermelha Nr. 560013 Com forças de retenção elevadas, braço de fixação aberto e base horizontal, tamanho 1, força de aperto máx. 1,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com altura de aperto variável Nr. 560895 Com braço de suporte aberto e base horizontal, tamanho 20, força de aperto máx. 2 kN, compensação em altu máx. 35 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais ESD Nr. 562488 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo fixador horizontal, preto Nr. 90423 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais com pega vermelha Nr. 90001 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo combinado com pega vermelha Nr. 93831 Tamanho 1, força de aperto máx. 1 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	D	D1	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L	L1	m	M1	N	P	α
557106	5	63	26	5,6	5,6	35	16	24	45	66	-2	7,5	13	6	12,7	161	19,5-29,5	28,5	42	38	90°
557108	6	72	26	6,5	5,1	44	15	32	48,5	86	-3,5	11	15	7	13	205	22,0-31,8	32	45,5	50	90°
557109	8	111	41	8,5	8,5	66	26	45	75	114	-6	22	20	8	20,5	280	29,0-43,0	43	58	57	90°
557110	10	121	41,5	8,5	-	78	17,5	46	73	128	-13	12,5	25	12,5	-	320	41,5	-	58	77	90°
