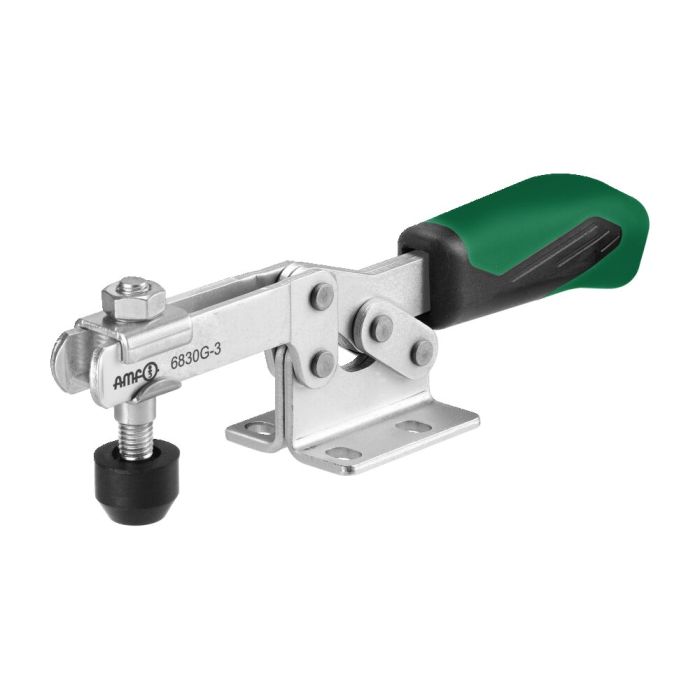

Grampos horizontais com pega verde

Com braço de suporte aberto e base horizontal, tamanho 2, força de aperto máx. 1,2 kN

N.º de encomenda

557494

Variantes do produto

N.º de encomenda	Tam.	F1 [kN]	F2 [kN]	Ponteira	Peso [g]
557492	0	0,25	0,4	M4x25	35
557493	1	0,8	1,1	M5x30	105
557494	2	1,0	1,2	M6x35	185
557495	3	1,8	2,5	M8x45	320
557496	4	2,0	3,0	M8x65	700
557497	5	3,0	5,0	M8x65	1080
561279	6	4,0	7,0	M10x116	1925

Detalhes

Observação:
Para monitoramento com sensor correspondente ao tamanho 3, ver nº 6897S.
Também disponível no modelo "AÇO inoxidável" (nº 6830NIG)!

Especificações técnicas

Mais informação
N.º de encomenda	557494
Tipo de produto	Grampos horizontais
Força de aperto máx. [kN]	1.2
Größe Schnellspanner	2
Material	Aço, zincado
Alinhamento da base	Horizontal
Cor da pega	Verde

CAD

Transferências

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Grampos horizontais plus com pega vermelha Nr. 552552 Com força de aperto aumentada, braço de aperto aberto e base horizontal, tamanho 1, força de aperto máx. 1,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais Nr. 93948 Para alça removível, tamanho 2, força de aperto máx. 1,2 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com pega vermelha e bloqueio de segurança Nr. 92650 Com braço de suporte aberto e base horizontal, tamanho 3, força de aperto máx. 2,5 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com pega vermelha Nr. 95141 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais plus com pega vermelha Nr. 560013 Com forças de retenção elevadas, braço de fixação aberto e base horizontal, tamanho 1, força de aperto máx. 1,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com altura de aperto variável Nr. 560895 Com braço de suporte aberto e base horizontal, tamanho 20, força de aperto máx. 2 kN, compensação em altu máx. 35 mm

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais ESD Nr. 562488 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo fixador horizontal, preto Nr. 90423 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos verticais com pega vermelha Nr. 90001 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo combinado com pega vermelha Nr. 93831 Tamanho 1, força de aperto máx. 1 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	D	D1	E	F	H	H1	H2	HW mín.	HW máx.	I	k	L	L1	m	M1	M2	N	P	α
557492	4	28	11,5-15,5	4,6	-	9	5,5	14,5	23	34	-5,5	0	7,5	6,3	-	79	16	-	-	25	25,5	90°
557493	5	42	13,0-14,5	5,2	-	18,7	8	19	30	49	-3	2,5	10	5,5	-	120	18,0-21,5	-	-	34	34	90°
557494	6	64	26	5,6	5,6	32	16	24	45	68	-1,5	5	13,2	6	12,7	162	19,5-29,5	28,5	-	42	38	90°
557495	8	73	25,7	6,5	5,1	38	14	32	48,5	86	-2	9	15	7	13	206	22,0-31,8	31,6	-	45,5	50	90°
557496	10	113	41	8,5	8,5	63	27	45	75	126	-4	24	20	8	20,5	287	29,0-43,0	43	-	58	57	90°
557497	10	123	41,5	8,5	-	78	16	46	73	128	1,7	25	25	12,5	-	321	41,5	-	-	58	77	90°
561279	10	110	56,4	9,8	8,7	59,3	20,6	72	114,5	181	-6	44	30	12,8	42	354	38,2	31,8	36,0-44,2	66,5	95	83°
