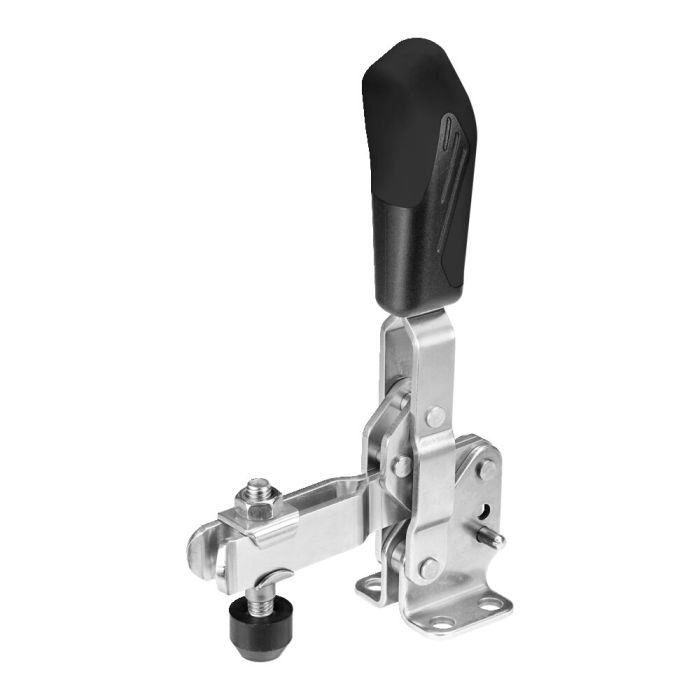

Grampos verticais com pega preta

Com braço de suporte aberto e base horizontal, tamanho 3, força de aperto máx. 2,5 kN

N.º de encomenda

558167

N.º de encomenda	Tam.	F1 [kN]	F2 [kN]	Ponteira	Peso [g]
558164	0	0,5	0,7	M4x25	60
558165	1	0,6	1,1	M5x30	105
558166	2	0,8	1,2	M6x35	175
558167	3	1,2	2,5	M8x45	410
558168	4	1,7	3,0	M8x65	630

* O ângulo de abertura pode ser alterado, utilizando-se o pino de fim de curso.

CAD

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Grampos verticais com pega vermelha Nr. 90001 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,7 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos horizontais com pega vermelha Nr. 95141 Com braço de suporte aberto e base horizontal, tamanho 0, força de aperto máx. 0,4 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampos tipo torpedo com pega vermelha Nr. 95265 Com base angular pequena, tamanho 0, força de aperto máx. 0,8 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo esticador horizontal com pega vermelha Nr. 95521 Tamanho 2, força de aperto máx. 1,6 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Grampo esticador vertical com pega vermelha Nr. 95588 Tamanho 2, força de aperto máx. 1,6 kN

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	b	C	D	E	F	H	H1	HW mín.	HW máx.	I	k	L	L1	L2	m	M1	N	P	α	α*
558164	4	31	8,5-13,5	4,5	14	5,5	18	81	-1,5	3,5	8	5,5	-	49	50	23	-	32	22	95°	-
558165	5	39	16	4,5	18	6	19	98	-4	2	10	5,5	-	61	58	22-26	-	34	27	95°	-
558166	6	52	20	5,5	25	11	23	129	-3,3	4,5	12	6	12,5	78	80	23-31	27	43	32	105°	60°
558167	8	79	20	7,5	37	19	33	186	3	10,5	18	7,5	-	112	112	32	-	46	35	105°	60°
558168	10	101	32	8,6	54	16	42,5	221	-6	19,5	20	13	-	141	130	45	-	64	53	105°	60°
