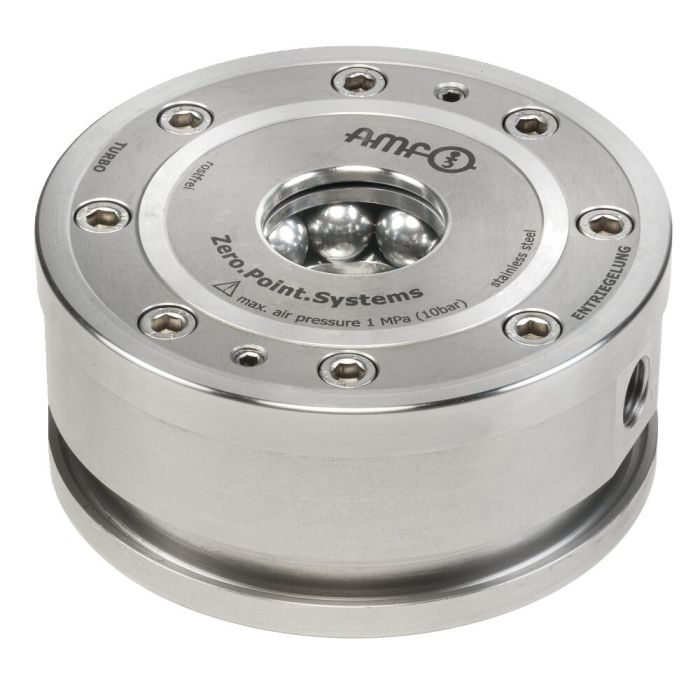

Módulo de fixação de embutir "Unitool
Aplicação:
Sistema de fixação de ponto zero em conjugação com grampos planos de gancho 6370ZB para a fixação otimizada em termos do tempo de preparação com e sem maquinário.
Observação:
O módulo de fixação de embutir tem forças elevadas de retenção, captação e bloqueio. Este é aberto pneumaticamente (1) e fechado mecanicamente através de força de mola. Para atingir as forças de tração e de bloqueio indicadas, este tem de ser de forma temporária reapertado pneumaticamente (Turbo) (2). É possível desengatar a qualquer altura os canais de pressão (O módulo está fixado sem pressão). Recomenda-se o uso do multiplicador de pressão pneumático 6370ZVL.
O módulo de fixação tem duas ligações:
1x pneumático Abrir (1)/ 1x pneum. Reapertar (Turbo) (2).
Utilizar módulos "Unitool" unicamente com módulos "Unitool" numa fixação.
* Preste atenção nas instruções de montagem.
Sob consulta:
- Esquemas de montagem
| N.º de encomenda | 303586 |
|---|---|
| Tipo de produto | Módulos de fixação de sobrepor |
| Modo de funcionamento | Pneumático |
| Força de retenção [kN] | 55 |
| Força de admissão/fecho [kN] | 30 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Base modulo de fixação, Conjunto Nr. 426841 Para a fixação de módulos de fixação de sobrepor na mesa da máquina, tamanho 40
- Conjunto-Multiplicador de pressão, pneumático Nr. 421396 Para reforçar a pressão de funcionamento em módulos de fixação pneumáticos e compensar a oscilação de pressão no cabo de alimentação
- Mangueira, pneumática Nr. 430140 Para a ligação pneumática de módulos de fixação ou estações de fixação
- Válvula de pedal com bloqueio, pneumática Nr. 477570 Para acionamento de módulos de fixação pneumáticos
- Módulo de fixação de embutir para soluções automatizadas Nr. 550260 Abrir pneumaticamente, tamanho KP20.3, com controle de bloqueio, controle de abertura, controle de apoio e monitoramento de pino de fixação
