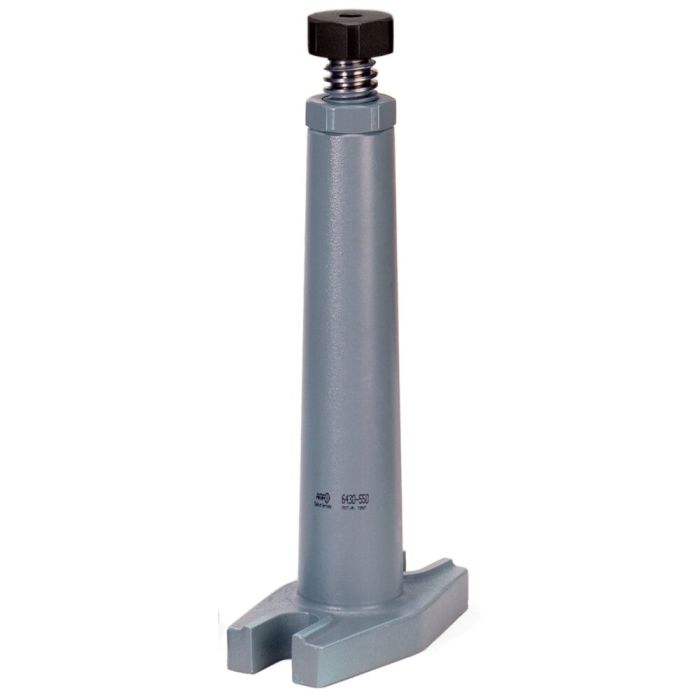

Macaco Atlas com contraporca
Tamanho 550, furo de centralização Ø12 mm, altura 320-500 mm, força de aperto máx. 25 kN, largura 90 mm, comprimento 160 mm
N.º de encomenda
72587
Observação:
Ao utilizar os grampos DIN 6315B, 6315C e nº 6315GN a partir de 26 mm de largura de ranhura aconselhamos - para maior segurança - o uso do elemento de centragem nº 6443. Suportes adequados para macaco Atlas nº 6430 são os nº 6440, 6441, 6442, 6443 e 6445.
Não ajustar o macaco com carga!
| N.º de encomenda | 72587 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 320 |
| Altura máx. [mm] | 550 |
| Máx. força de suporte [kN] | 25 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Parafusos para ranhuras em T, completos Nr. 81166 Classe de resistência 8.8, rosca M30, ranhura 36 mm, comprimento 500 mm
- Grampo em U, chanfrado Nr. 70623 Para parafuso tensor métrico M30 e polegadas 1 1/4, comprimento 315 mm
