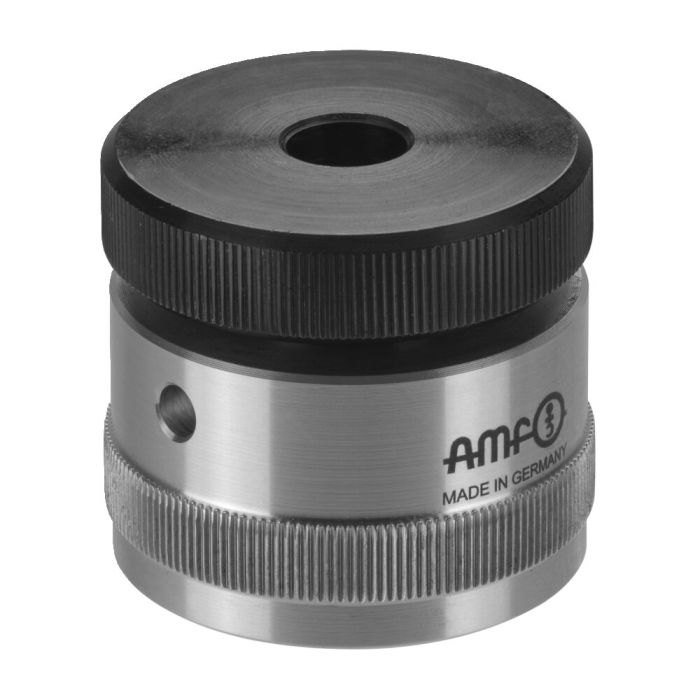

Macaco com rosca, em alumínio
Tamanho 70, furo de centralização Ø12 mm / M10, altura 50-70 mm, ⌀ 50 mm
N.º de encomenda
75788
Aplicação:
Protege mesas de máquinas contra danos (limalha não penetra na mesa mas sim na base de alumínio). Útil para todo o tipo de mesas de ferramentas mecânicas, pranchetas e superfícies de mesas com faces de precisão.
Observação:
F máx.* garante uma altura total máx. de 350 mm, acima disso existe o perigo de partir.
Blocos adequados: nºs. 6440, 6440G, 6441, 6442, 6442G/M10 6443/14 e 6445
Base adequada: nºs. 6401MF, 6401AF, 6400FB, 6400FY
Não ajustar o calço de rosca com carga!
Vantagens:
Possibilidade de construção modular com elementos intermediários de alumínio 6401Z.
| N.º de encomenda | 75788 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 50 |
| Altura máx. [mm] | 70 |
| Máx. força de suporte [kN] | 30 |
