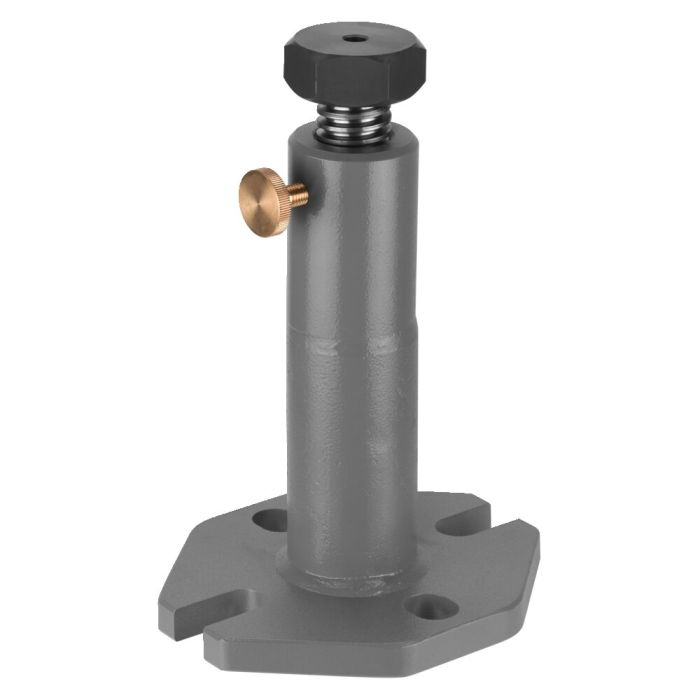

Macaco com rosca pesado
Observação:
Ao utilizar os grampos DIN 6315B, 6315C e nº 6315GN a partir de 26 mm de largura de ranhura, recomendamos o suporte de fixação nº 6443. Blocos adequados para o calço de rosca nº 6435S são os nºs 6440, 6441, 6442, 6443, 6445 e 6442G.
Não ajustar o calço rosca com carga!
Vantagens:
- Rosca M10 no lado superior do fuso para a fixação de elementos de encaixe.
- Alturas de aperto maiores podem ser alcançadas pela montagem com anéis espaçadores de alumínio nº 6442G e nº 6415.
- Placa de base com orifícios oblongos fechados para a fixação na mesa da máquina. Pode ser adicionalmente aplicado em funções de fixação de rotação.
| N.º de encomenda | 72637 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 200 |
| Altura máx. [mm] | 300 |
| Máx. força de suporte [kN] | 80 |
