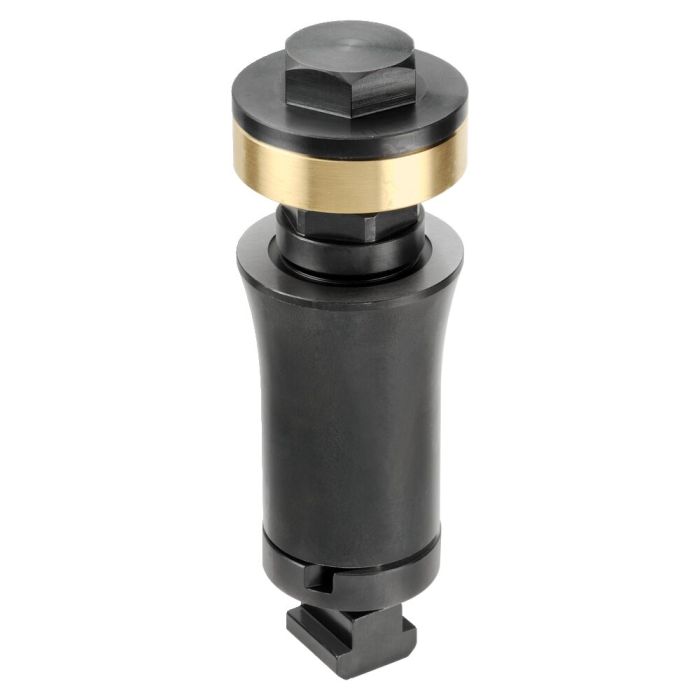

Mandril de fixação
Aplicação:
- Os mandris de fixação são presos através de porcas T na mesa da máquina.
- Ao acionar a porca de pré-tensão SW 27 mm, o mandril de fixação é fixo na mesa.
- O aperto é feito através do parafuso SW 27 mm em aço temperado.
- Um anel tensor em latão impede a danificação das peças.
Observação:
- Adequado para espessuras de peças de 8 a 40 mm
- Altura de suporte 80 mm
- Adicionalmenteestão disponíveis elementos intermediários com 25 mm e 50 mm para aumento da altura de suporte
Vantagens:
- Diminuição dos custos de preparação poupando tempo e evitando danos em peças
- Utilização ideal da mesa da máquina
- Aperto elevado para fixação de peças planas em mesas com furos roscados ou e ranhuras
| N.º de encomenda | 568987 |
|---|---|
| Tipo de produto | Mandril de fixação |
| Altura mín. [mm] | 40 |
| Altura máx. [mm] | 72 |
