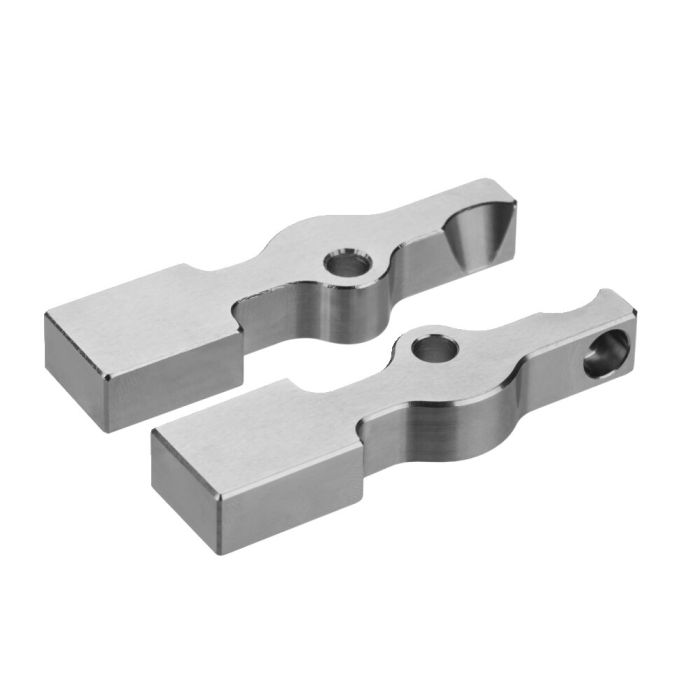

Molde da alavanca de aperto
Para pinça de aperto de compensação 6965-20
N.º de encomenda
570477
Concepção:
Alavanca de aperto em aço.
Aplicação:
Para pinça de aperto de compensação 6965-20.
Observação:
Força de aperto [kN] = Força do pistão [kN]* 22 [mm]/Comprimento da alavanca [mm]
| N.º de encomenda | 570477 |
|---|---|
| Máx. de funcionamento [bar] | 250 |
| Máx. força de pistão [kN] | 7.77 |
| Máx. força de aperto [kN] | 4.6 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 1 |
Se não encontrar um download, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para downloads gerais, como catálogos e brochuras, clique aqui.
Acessórios adequados
- Pinça de aperto de compensação Nr. 570474 Pressão máx. de serviço de 250 bar, força de aperto máx. 4,6 kN, Hub 4,4/4,5 mm, dupla ação
Produtos similares
- Alavanca de aperto, padrão Nr. 570475 Para pinça de aperto de compensação 6965-20, área de aperto da peça de trabalho 3,5-8 mm
- Alavanca de aperto, padrão Nr. 570476 Para pinça de aperto de compensação 6965-20, área de aperto da peça de trabalho 6,1-10,5 mm
