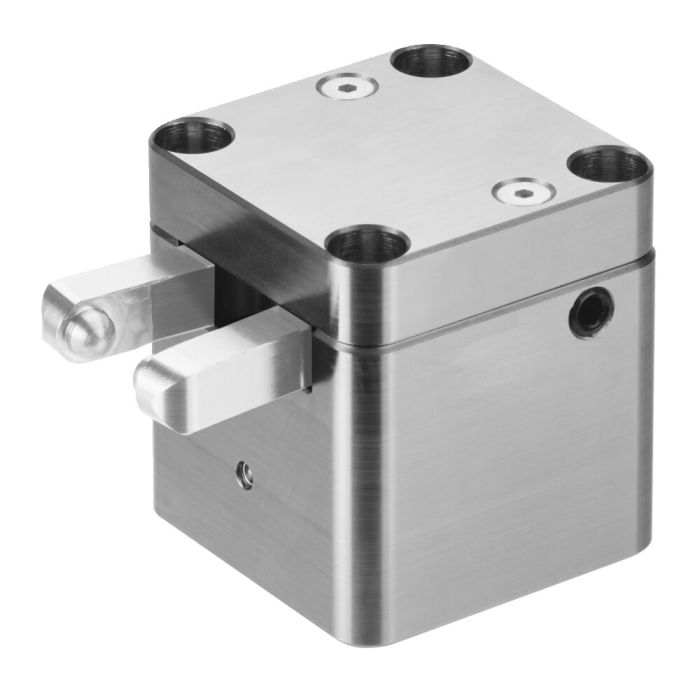

Pinça de aperto de compensação

Concepção:
Corpo em aço. Superfície externa galvanizada. Alavanca de aperto em aço, temperado. As alavancas de aperto são acionadas um pistão de ação simples. A alavanca de aperto padrão não está incluída no material fornecido. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
A pinça de aperto de compensação é utilizada em dispositivos de aperto para fixar peças flutuantes sem atraso. Diversas pinças de aperto de compensação podem ser utilizados sem apertar a peça de trabalho. O elemento evita vibrações na peça durante a usinagem. A pinça de aperto não é adequada para o posicionamento, mas para segurar as peças.

Características:
A pinça de aperto de compensação segura a peça sem apertá-la. Com o molde da alavanca de aperto, as mais variadas formas de fixação podem ser realizadas.

Observação:
Antes de a pinça de aperto de compensação ser acionada, a peça deve ser fixada para evitar que se mova.
Retorno das alavancas de aperto através da mola de pressão. As alavancas de aperto são fixadas com uma arruela de aperto.
Força de aperto [kN] = Força do pistão [kN] * 22 [mm]/Comprimento da alavanca [mm].
Por exemplo, alavanca de aperto padrão a 100 bar 3,1 x 22/37 = 1,8 kN

* Informações com alavanca de aperto, padrão
