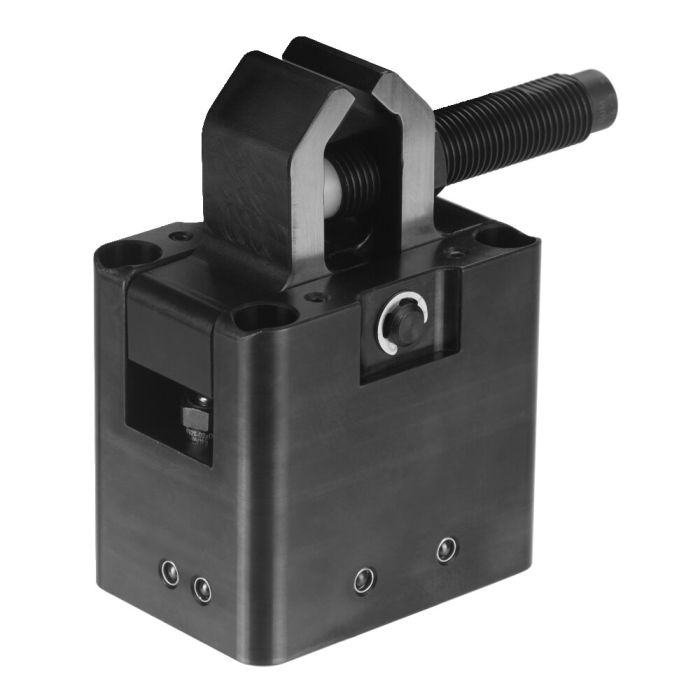

Pinça de aperto
Concepção:
Caixa em aço, polido. Alavanca de aperto em aço, temperado. As alavancas de aperto são acionadas por dois cilindros aparafusados de ação simples. Alimentação de óleo através de canal de óleo no corpo do dispositivo. Material fornecido com freio de alimentação à óleo e quatro parafusos de fixação M6 x 70. Um elemento filtrante com O-ring é integrado na linha de alimentação.
Aplicação:
A pinça de aperto evita vibrações na peça durante a usinagem. A pinça de aperto não é adequada para o posicionamento, mas para segurar as peças.
Características:
A pinça de aperto segura a peça sem apertá-la. Com o molde da alavanca de aperto, as mais variadas formas de fixação podem ser realizadas.
Observação:
Retorno das alavancas de aperto através do freio de alimentação a óleo. O retorno pode ser feito também por uma mola, isto não está incluído no material fornecido.
| N.º de encomenda | 562215 |
|---|---|
| Máx. de funcionamento [bar] | 250 |
| Máx. força de pistão [kN] | 1.25 |
| Máx. força de retenção [kN] | 0.78 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 14 |
