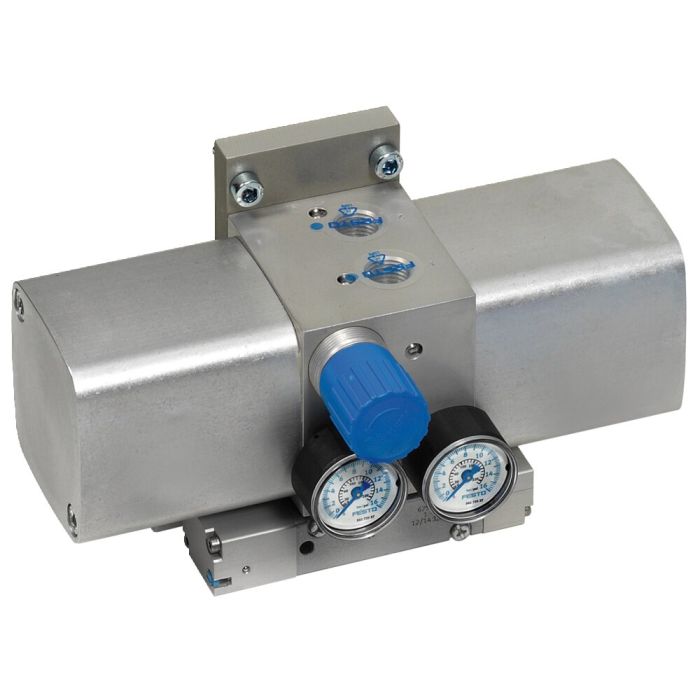

Multiplicador de pressão, pneumático
Concepção:
Amplificador de pressão com possibilidades de ajuste da pressão de saída pneumática, incluindo acessórios como conjunto de montagem de manômetro, silenciador e fixação do flange.
Aplicação:
Para reforçar a pressão de funcionamento em módulos de fixação pneumáticos e compensar a oscilação de pressão no tubo de alimentação.
Observação:
O amplificador de pressão pode ser montado em cada posição de montagem. Para o funcionamento, é obrigatório o uso de ar comprimido filtrado (40μm) não lubrificado de acordo com ISO 8573-1. O amplificador de pressão é adequado para temperaturas ambiente de +5 – +60°C.
Os acessórios para o amplificador de pressão ainda têm de ser montados.
| N.º de encomenda | 427088 |
|---|---|
| Tipo de produto | Módulos de fixação de embutir, Módulos de fixação de sobrepor, Estação de fixação |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 5, 10, 20, 40, 140/141, 150/151, 250/251, 260, 270 |
