Pino de fixação para ranhuras em T
Aplicação:
Com o pino de fixação para ranhuras em T é possível posicionar e tensionar os sistemas de fixação de ponto zero AMF diretamente na mesa da máquina, utilizando ranhuras de fixação.
Estes pinos de fixação podem ser utilizados para módulos de fixação pneumáticos, hidráulicos e mecânicos, bem como módulos de fixação mecânicos duplos.
Observação:

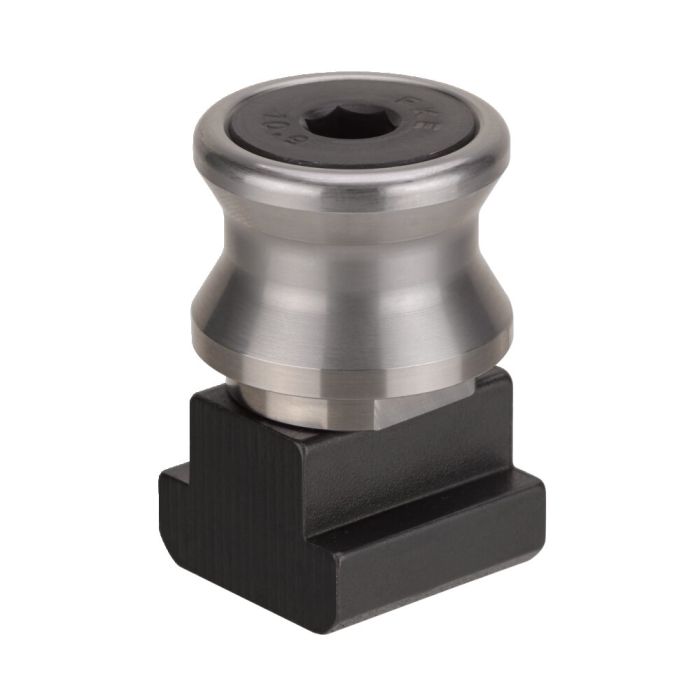

No material fornecido está incluído, como representado:
- pino de fixação de ponto zero com ranhura (tamanho A)
- porca ranhurada em T
- parafuso de cabeça escareada (classe de resistência 10.9)
Vantagens:
Fixação fácil, rápida e flexível na mesa da máquina de peças de trabalho com diferentes medidas de distância entre os orifícios do pino de fixação.
| N.º de encomenda | 550440 |
|---|---|
| Tipo de produto | Pinos de fixação |
| Modo de funcionamento | Mecânico |
| Tamanho módulo de fixação | 10 |
