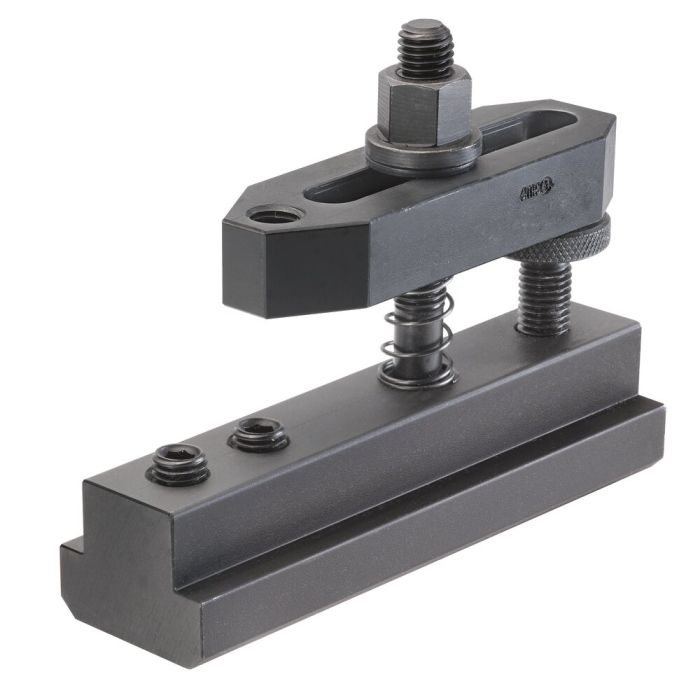

Unidade de aperto para extensão da mesa da máquina
Força de aperto 25 kN, ranhura 22 mm, altura 30-45 mm
N.º de encomenda
73981
Aplicação:
Usar na fixação além da mesa das máquinas. Para usar na fixação de peças de trabalho ou ferramentas de grandes dimensões, que não deixam espaço para elementos tensores na mesa da máquina.
Observação:
Medidas do suporte do grampo ver nº 7110GX-**-1.
Não apropriado para a aplicação em prensas!
| N.º de encomenda | 73981 |
|---|---|
| Parafuso tensor | Com parafuso de aperto |
| Ranhura [mm] | 22 |
| Parafuso métrico [M] | 16 |
| Mín. altura de fixação [mm] | 30 |
| Máx. altura de fixação [mm] | 45 |
