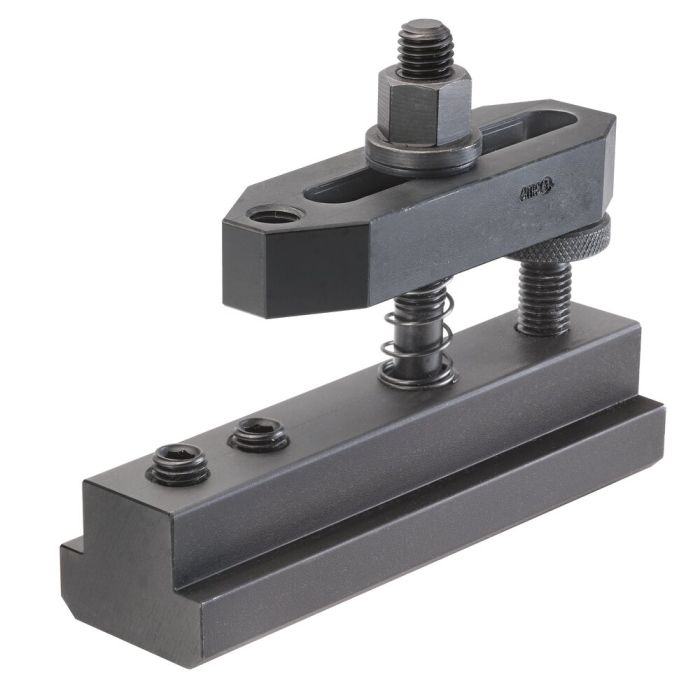

Unidade de aperto para extensão da mesa da máquina
Força de aperto 50 kN, ranhura 28 mm, altura 40-53 mm
N.º de encomenda
79194
Aplicação:
Usar na fixação além da mesa das máquinas. Para usar na fixação de peças de trabalho ou ferramentas de grandes dimensões, que não deixam espaço para elementos tensores na mesa da máquina.
Observação:
Medidas do suporte do grampo ver nº 7110GX-**-1.
Não apropriado para a aplicação em prensas!
| N.º de encomenda | 79194 |
|---|---|
| Parafuso tensor | Com parafuso de aperto |
| Ranhura [mm] | 28 |
| Parafuso métrico [M] | 20 |
| Mín. altura de fixação [mm] | 40 |
| Máx. altura de fixação [mm] | 53 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
Produtos similares
- Grampos chanfrados, com parafuso de apoio ajustável, completos Nr. 73072 Ranhura 22 mm, com parafuso de fixação M20x22x200, altura de sujeción 19-105 mm
- Grampo chanfrado, com parafuso de apoio ajustável Nr. 70847 Para parafuso tensor M20/M22, altura de sujeción 16-105 mm
