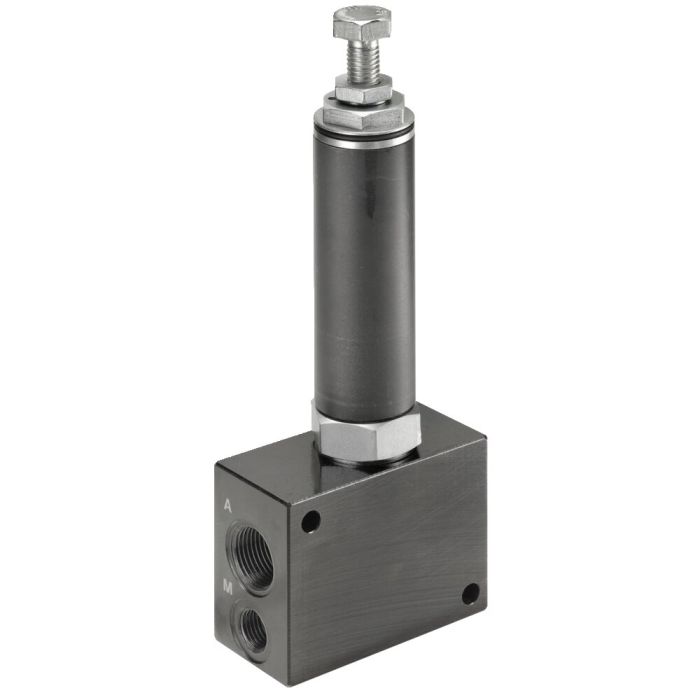

Válvula reguladora de pressão

Concepção:
Válvula de regulagem de pressão de 3 vias sem vazamentos de óleo como em modelo de assentamento, de acionamento direto.
Com compensação do regime de redução adicional (função de limitação de pressão integrada).
A válvula é composta essencialmente por três peças.
Pelo corpo de alojamento da válvula com as conexões P, T e A em G ¼, pela válvula roscada com os filtros de entrada e pelo elemento de filtragem adicional no canal A.
P é a entrada e A é a saída da válvula. T é a conexão do depósito e deve ser conduzida em separado ou em um tubo coletor para o depósito.

Aplicação:
A válvula de regulagem está aberta na sua posição inicial.
Esta mantém a pressão de saída constante com a pressão de admissão alterando e aumentando. Assim que o circuito tiver alcançado a pressão ajustada, a válvula fecha e está vedada contra vazamentos de óleo.
Caso a pressão entre a saída da válvula e o circuito aumente acima do valor de sobrecarga ajustado, a pressão muito elevada é reduzida através da terceira conexão (conexão T)

A válvula pode ser utilizada antes de uma válvula direcional no canal P ou atrás de uma válvula direcional no canal A e/ou no canal B.

Características:
O ajuste da pressão regulada e da pressão do regime de saturação ocorre simultaneamente através de um parafuso de aperto. A pressão do regime de redução encontra-se sempre cerca de 10 bar acima da pressão de regulagem.
Proteção contra força exercida do exterior e proteção contra ruptura da válvula.
O fluxo na válvula ocorre através da função de regulação de P para A.
A entrada P e a saída A estão geralmente protegidas por um elemento de filtro com malha nominal de 100 µm contra sujeira.
No sentido de fluxo inverso (de A para P) a função de regulagem de pressão é contornada.
O ajuste de pressão ocorre através de um parafuso de ajuste.
Para o ajuste e a leitura da pressão deve-se instalar um aparelho indicador de pressão na saída da válvula.
A configuração de pressão pode ser selada.

Observação:
Respeitar o manual de montagem.
Peça de substituição: aplicação de filtro, nº de encomenda 326678
