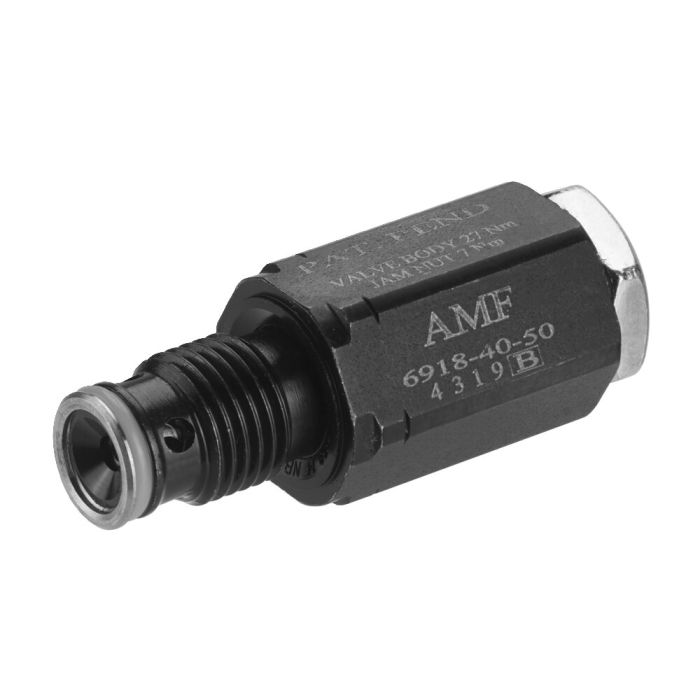

Válvula sequêncial, modelo roscado
Concepção:
Caixa em aço endurecido e polido.
Aplicação:
A válvula de sequência é colocada onde, após alcançar a pressão definida, deverá ser ligado um outro consumidor. A válvula de sequência assegura uma sequência de fixação controlada. Quando uma pressão definida é atingida, um outro circuito hidráulico é aberto.
Observação:
A válvula sequencial pode ser aparafusada diretamente na conexão roscada na flange de topo e flange de base do grampo giratório do modelo 6951KP, 6951FP, 6941KP, nos tensores de alavanca 6942KK e nos elementos de suporte flangeados, modelo 6964H e 6964HS. O óleo deve ser fornecido através da conexão do anel em O. A válvula sequencial também pode ser parafusada diretamente em dispositivos.
| N.º de encomenda | 562228 |
|---|---|
| Tipo de produto | Válvula sequencial |
| Máx. de funcionamento [bar] | 350 |
| Conexão de óleo | Rosca de aparafusar |
| Fluxo volumétrico [l/min] | 3.8 |
