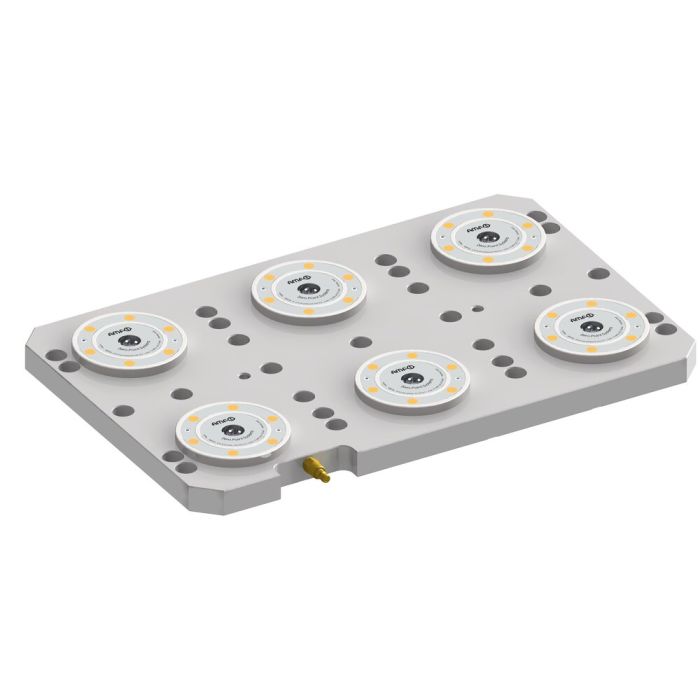

6-fach Spannstation
Ausführung:
Pneumatische Spannstation zum rüstzeitoptimierten Spannen auf Maschinentischen mit Nutenabstand 63, 100 und 125 mm. Die Befestigung erfolgt über Zylinderkopfschrauben M12. Für das Ausrichten sind min. zwei Passbohrungen angebracht. Das Stichmaß der Spannmodule beträgt 200 mm. Der pneumatische Schnellkupplungsstecker ist vormontiert.
Hinweis:
* Bitte beachten Sie die Montageanleitung.
Für den Betrieb der Spannstation wird eine Wartungseinheit empfohlen. Ein passendes Produkt ist in "Einzel- und Mehrfachspannsysteme" unter der Bestellnummer 301929 zu finden.
Vorteil:
- Geringe Gesamthöhe
| Bestell-Nr. | 550252 |
|---|---|
| Produkttyp | Spannstation |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Gewicht | 46 Kg |
