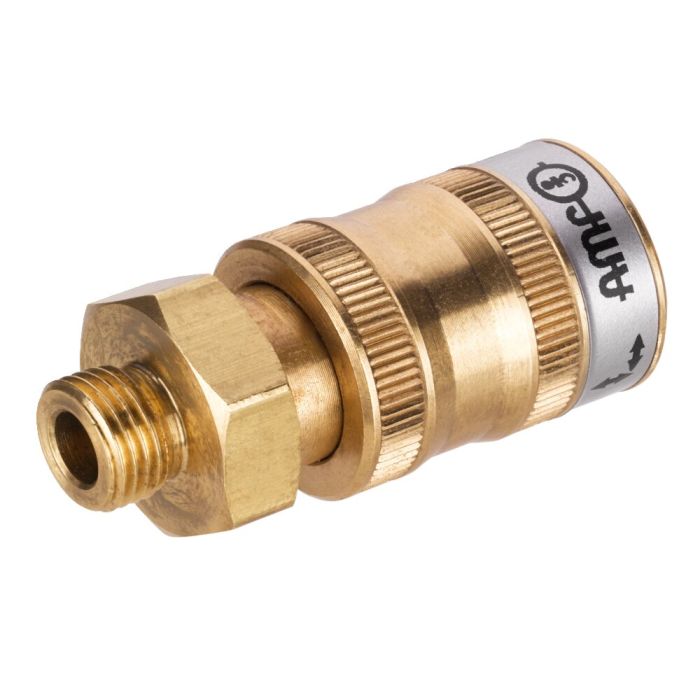

Schnellkupplung, pneumatisch
Max. Betriebsdruck 12 bar, Muffe
Bestell-Nr.
430066
Anwendung:
Diese pneumatische Schnellkupplung ist besonders für die Anwendung in der AMF-Nullpunktspanntechnik Zero-Point-Systems geeignet.
Hinweis:
Muffe mit Bestell-Nr. 430066:
Kupplungsventil mit Entlüftungsfunktion und Rückschlagventil. Außengewinde G1/8.
Stecker mit Bestell-Nr. 430041:
Schmutz- und Späne abweisender Kupplungsstecker mit Bohrung zur Zwangsentlüftung der Spannstation, der Vorrichtung oder des Nullpunktspannmodules. Außengewinde G1/8.
Schutzkappe 6370ZSS-04 ist im Lieferumfang enthalten. Die Dichtringe sind nicht im Lieferumfang enthalten.
| Bestell-Nr. | 430066 |
|---|---|
| Produkttyp | Einbau-Spannmodul, Aufbau-Spannmodul, Spannstation |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 5, 10, 20, 40, 140/141, 150/151, 250/251, 260, 270 |
| Gewicht | 27 g |
