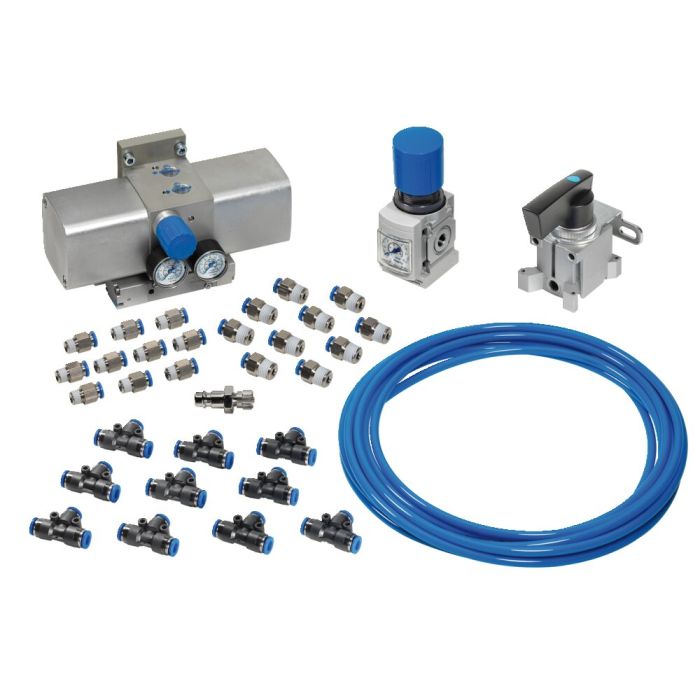

Druckbooster-Set, pneumatisch
Ausführung:
Druckboosterbaugruppe mit Einstellmöglichkeit des pneumatischen Ausgangsdruckes, inkl. Manometer-Bausatz, Schalldämpfer, Flanschbefestigung, Druckregelventil, Handwegeventil, Kupplungsstecker, Steckverschraubungen und Kunststoffschlauch.
Anwendung:
Zur Verstärkung des Betriebsdruckes bei pneumatischen Spannmodulen und Ausgleich von Druckschwankungen in der Versorgungsleitung.
Hinweis:
Der Druckbooster kann in jeder Einbaulage montiert werden. Für den Betrieb ist gefilterte (40μm), nicht geölte Druckluft nach ISO 8573-1, vorgeschrieben. Die Druckboosterbaugruppe ist für Umgebungstemperaturen von +5 – +60 °C geeignet.
| Bestell-Nr. | 421396 |
|---|---|
| Produkttyp | Spannstation |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 5, 10, 20, 40, 140/141, 150/151, 250/251, 260, 270 |
| Gewicht | 2,5 Kg |
