Abstützelement, mechanisch

Anwendung:
1. Abstützelement (Anschlussgewinde 2x M 6) auf Vorrichtung befestigen.
- Auf Bedienseite achten!
- Alternativ: Gewindestift M 12 x 10 demontieren und mit Gewindestift M 12 x 30 ersetzen und das Abstützelement mit Schlüssel (SW 21) montieren, z.B. für T-Nuten-Befestigung
- (Keine definierte Bedienseite sichergestellt).

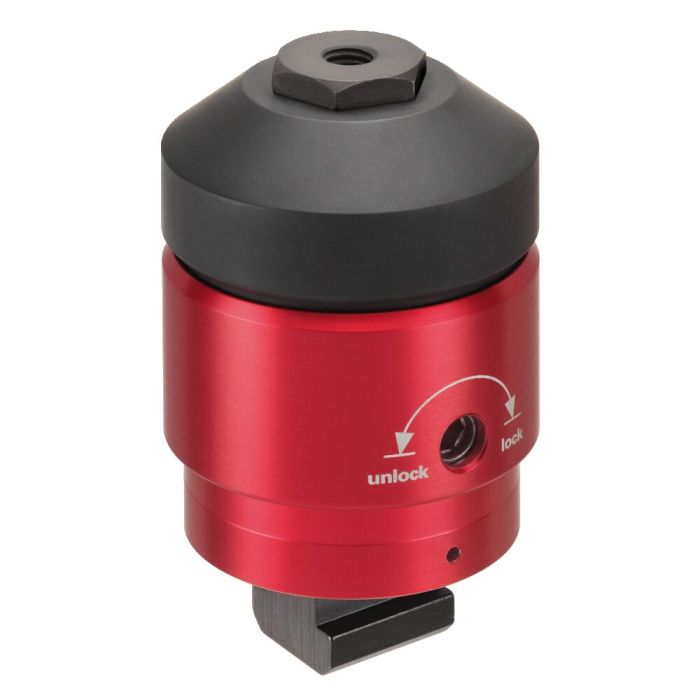

2. Durch Drehen des Spannnockens (Innensechskant SW 6) an der Mantelfläche der roten Schutzhülse, legt sich der Stützbolzen mit leichter Federkraft an das Werkstück an.
3. Durch Weiterdrehen bis zum Anschlag (lock) - gesamt 180° - klemmt der Spannmechanismus den Stützbolzen ohne Wegveränderung.
Das Abstützelement ist an das Werkstück angelegt und verklemmt.
4. Beim Drehen in umgekehrter Richtung (unlock) löst sich die Klemmung. Bei weiterem Zurückdrehen bis zum Anschlag - gesamt 180° - fährt der Stützbolzen in Endstellung.

Hinweis:
- Gewinde M 8 am Stützbolzen kann mit Druckschrauben (Nr. 7110DHX, 7110DIX, 7110DKX, 7110DFX) montiert werden.
- Es können auch kundenspezifische Verlängerungen montiert werden.
- Für eine sichere Funktion muss die Gewindebohrung M 12 immer geschlossen sein.

Vorteil:
- Einsatz als zusätzliche Auflagepunkte, um das Durchbiegen und Vibrieren des Werkstückes zu vermeiden.
- Direkt unter der Spannstelle angebracht, wird das Verspannen der Werkstücke verhindert.
- Ausgleichen von großen Werkstücktoleranzen (Gussteile).
