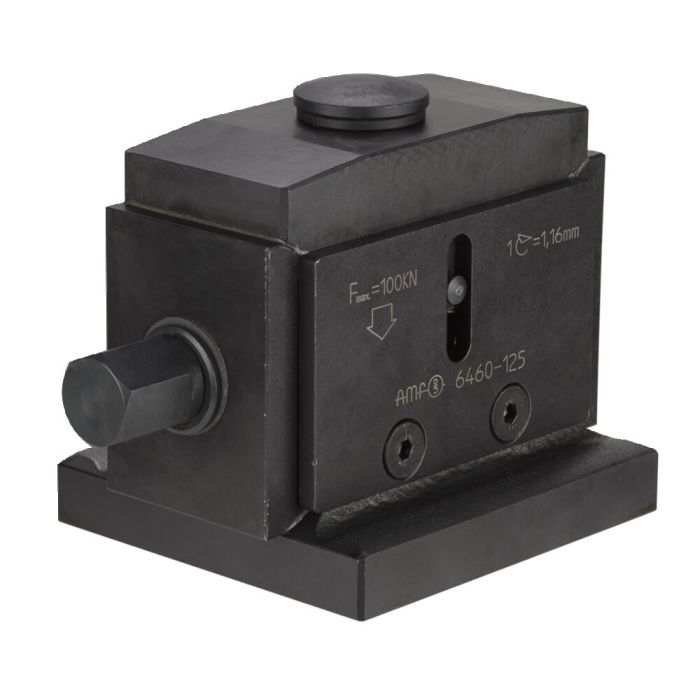

Richtkeil Herkules Höhenkeil
Anwendung:
Die fein bearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm. Die doppelte Keilwirkung ergibt einen großen Hub und eine präzise vertikale Bewegung ohne seitliches Verschieben. Der Höhenkeil bewährt sich bei schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Der AMF-Richtkeil "Herkules" verfügt über ein zusätzliches Zentrierloch im Boden der Grundfläche.
Hinweis:
Passende Aufsätze für Richtkeil Nr. 6460 sind Nr. 6440, 6440G, 6441 und 6442.
Alle Größen mit seitlichem Spannrand zum Befestigen auf dem Maschinentisch.
Bei Größe 63 ist die Grundplatte zum Erreichen von Hmin. demontierbar.
Vorteil:
Bei den Größen 125 und 190 kann der Aufsatz 6440G unverlierbar eingeschraubt werden.
*H/U= Höhenverstellung pro Umdrehung.
| Bestell-Nr. | 72777 |
|---|---|
| Produkttyp | Richtkeil |
| Min. Höhe [mm] | 50 |
| Max. Höhe [mm] | 68 |
| Max. Stützkraft [kN] | 40 |
| Gewicht | 1700 g |
