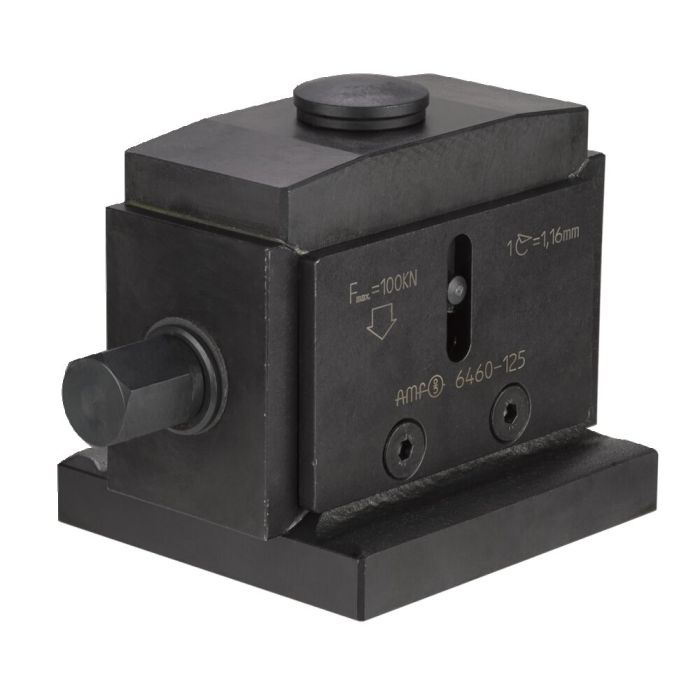

Richtkeil Herkules Höhenkeil
Anwendung:
Die fein bearbeiteten Keilflächen erlauben ein ruhiges, feinfühliges Verstellen, genauer als 1/10 mm. Die doppelte Keilwirkung ergibt einen großen Hub und eine präzise vertikale Bewegung ohne seitliches Verschieben. Der Höhenkeil bewährt sich bei schwierigen Guss- oder Schmiedestücken auf großen Werkzeugmaschinen. Der AMF-Richtkeil "Herkules" verfügt über ein zusätzliches Zentrierloch im Boden der Grundfläche.
Hinweis:
Passende Aufsätze für Richtkeil Nr. 6460 sind Nr. 6440, 6440G, 6441 und 6442.
Alle Größen mit seitlichem Spannrand zum Befestigen auf dem Maschinentisch.
Bei Größe 63 ist die Grundplatte zum Erreichen von Hmin. demontierbar.
Vorteil:
Bei den Größen 125 und 190 kann der Aufsatz 6440G unverlierbar eingeschraubt werden.
*H/U= Höhenverstellung pro Umdrehung.
| Bestell-Nr. | 72785 |
|---|---|
| Produkttyp | Richtkeil |
| Min. Höhe [mm] | 100 |
| Max. Höhe [mm] | 125 |
| Max. Stützkraft [kN] | 100 |
| Gewicht | 8600 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Präzisionsrichtkeil-Höhenkeil Nr. 375592 Größe 55, Zentrierloch Ø12 mm, Höhe 50-55 mm, max. Spannkraft 40 kN, Breite 80 mm, Länge 128 mm
- Höhen-Richtschraubbock mit Feingewinde und Fußelement 6425FB Nr. 562001 Höhe 210-330 mm, max. Stützkraft 35 kN
- Abstützelement, mechanisch Nr. 75416 Inkl. Mutter für T-Nuten DIN 508-M12x14, Höhe 78-33 mm, Hub 5 mm
