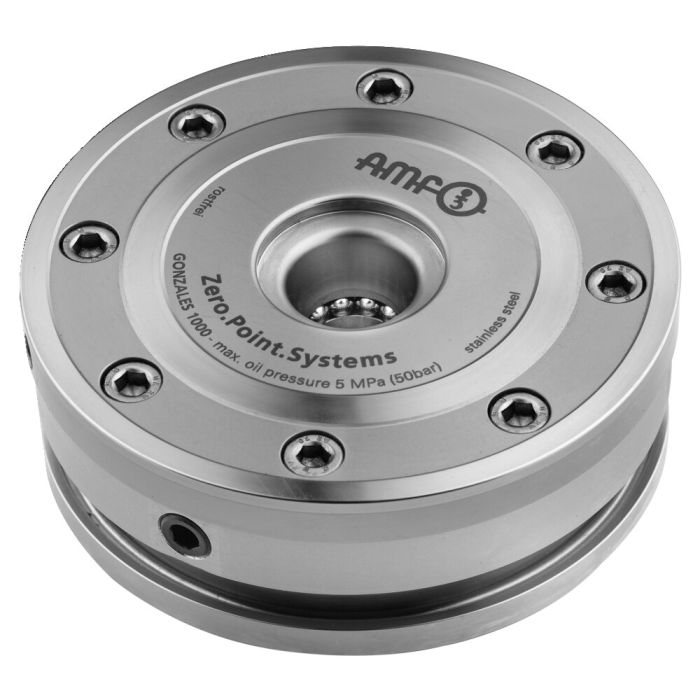

Aufbau-Spannmodul Gonzales

Anwendung:
Nullpunktspannsystem in Verbindung mit Haken-Spannbriden 6370ZBG zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.

Hinweis:
"Gonzales"-Module ausschließlich mit "Gonzales"-Modulen in einer Aufspannung verwenden. Bei Systemwechsel beachten: "Gonzales"-Module benötigen, abweichend vom Speedy 1000/2000 bzw. DockLock 1000, einen Lösedruck von min. 50 bar / max. 60 bar. Das Aufbau-Spannmodul wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat einen Anschluss: 1x hydr. Öffnen (1).

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen
