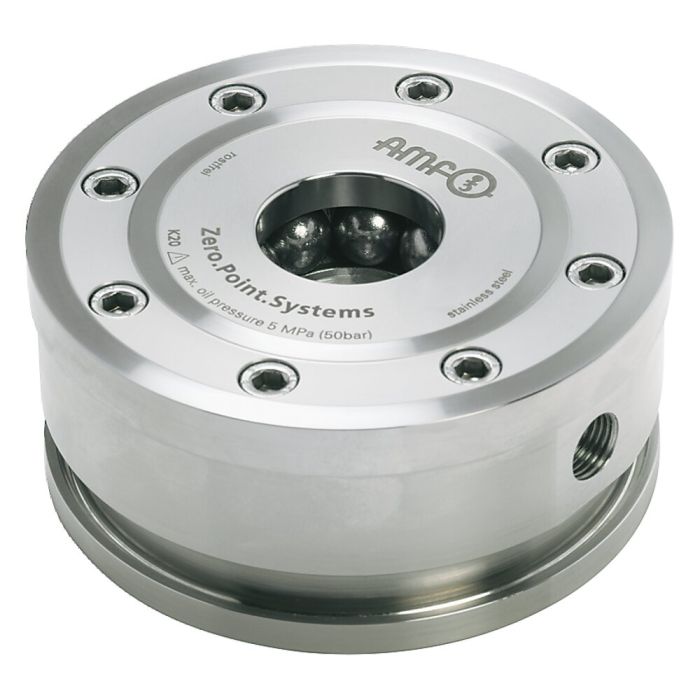

Aufbau-Spannmodul
Anwendung:
Nullpunktspannsystem in Verbindung mit Haken-Spannbriden 6370ZB zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Aufbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul mit Ausblasung und Auflagekontrolle hat zwei Anschlüsse: 1x hydr. Öffnen (1), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Individuelle Einbaugehäuse
| Bestell-Nr. | 302836 |
|---|---|
| Produkttyp | Aufbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 20 |
| Haltekraft [kN] | 55 |
| Einzugs-/Verschlusskraft [kN] | 20 |
| Automatisierungsabfrage | Auflagekontrolle |
| Gewicht | 2,7 Kg |
