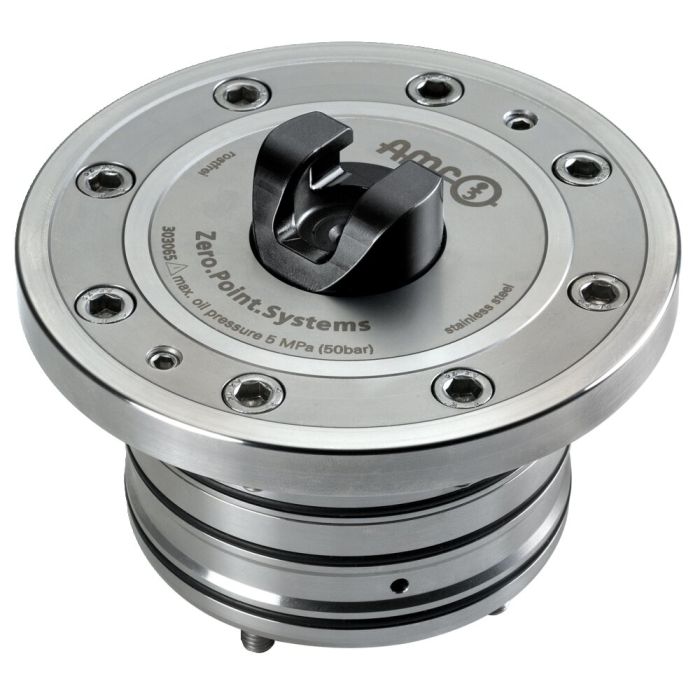

Horizontal-Schnellspannzylinder

Ausführung:
Es kann standardmäßig eine manuelle (per Handkraft) oder hydraulische Aus- und Einfahrbewegung des Aufhängekolbens gewählt werden.
- Zylinder hat einen Anschluss: 1x hydr. Öffnen (1),
- Zylinder mit hydraulischer Ausfahrbewegung hat drei Anschlüsse: 1x hydr. Öffnen (1),
1x hydr. Aufhängekolben ausfahren (5), 1x hydr. Aufhängekolben einfahren (4).

Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Zum Einbau in Aufspannwinkel, -würfel und -türme. Der Horizontal-Schnellspannzylinder kommt zum Einsatz, um Vorrichtungen schnell und einfach mittels dem Aufhängekolben mit Handkraft, hydraulisch oder Handlinggerät wechseln zu können.

Hinweis:
Der Horizontalschnellspannzylinder hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieser wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Die maximale Gewichtskraft je Aufhängekolben darf bei KH20 = 5 kN und bei KH40 = 8 kN nicht überschreiten.

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen
