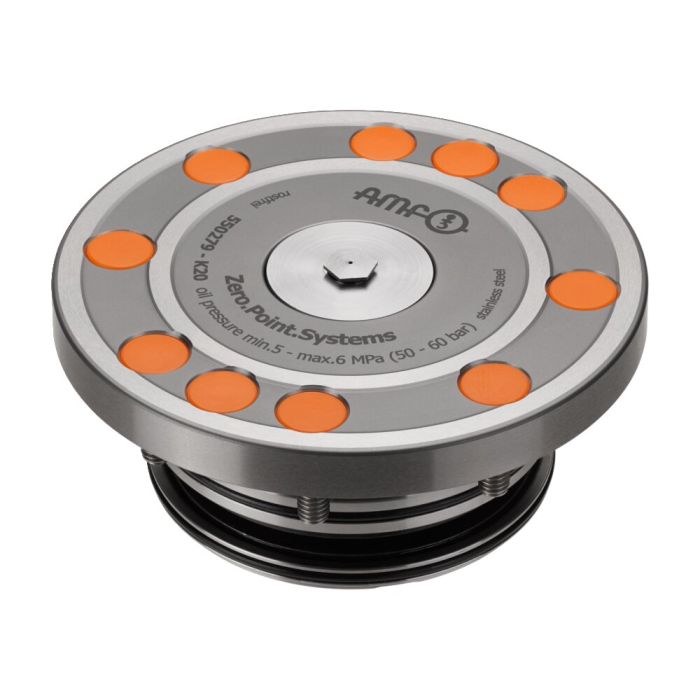

Einbau-Spannmodul mit Mittenverschluss für Automatisierungslösungen
Ausführung:
Mit Mittenverschluss, Ausblasung, Auflagenkontrolle und Öffnungskontrolle.
Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Mittenverschluss mit pneum. Reinigungsfunktion der Auflageflächen.
Befestigung und Montage der Spannbolzen erfolgt über DIN ISO 10642 Senkkopfschraube M12 12.9.
Öffnungskontrolle: Staudruck bei geöffnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul.
Auflagenkontrolle über die Ausblasfunktion: Staudruck bei aufliegender Wechselpalette.
Das Einbau-Spannmodul wird hydraulisch geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat vier Anschlüsse:
1 = hydr. Öffnen
3 = pneum. Ausblasung und Auflagekontrolle
4 = pneum. Öffnungskontrolle Eingang
5 = pneum. Öffnungskontrolle Ausgang
* Bitte beachten Sie die Montageanleitung.
| Bestell-Nr. | 550279 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 20 |
| Haltekraft [kN] | 55 |
| Einzugs-/Verschlusskraft [kN] | 20 |
| Automatisierungsabfrage | Öffnungskontrolle, Auflagekontrolle |
| Besondere Merkmale | Mit Mittenverschluss |
| Gewicht | 1,4 Kg |
