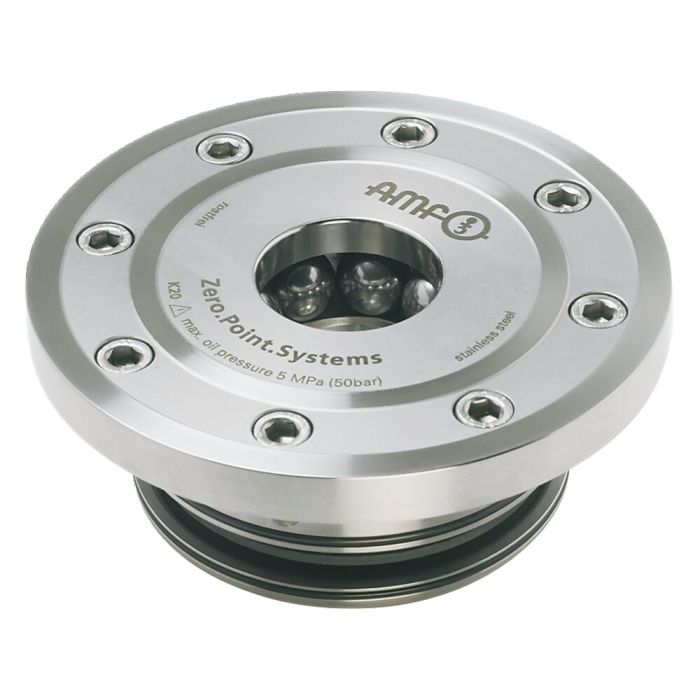

Einbau-Spannmodul für Automatisierungslösungen
Ausführung:
Zentrische Ausblasung, Auflagenkontrolle und Öffnungskontrolle.
Anwendung:
Nullpunktspannsystem für Automatisierungslösungen zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Öffnungskontrolle: Staudruck bei geöffnetem Spannmodul, Durchfluss bei verriegeltem Spannmodul.
Auflagekontrolle über die Ausblasfunktion: Staudruck bei aufliegender Wechselpalette.
Das Einbau-Spannmodul wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat vier Anschlüsse:
1 = hydr. Öffnen
3 = pneum. Ausblasung und Auflagekontrolle
4 = pneum. Öffnungskontrolle Eingang
5 = pneum. Öffnungskontrolle Ausgang
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 428409 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 20 |
| Haltekraft [kN] | 55 |
| Einzugs-/Verschlusskraft [kN] | 20 |
| Automatisierungsabfrage | Öffnungskontrolle, Auflagekontrolle |
| Gewicht | 1,4 Kg |
