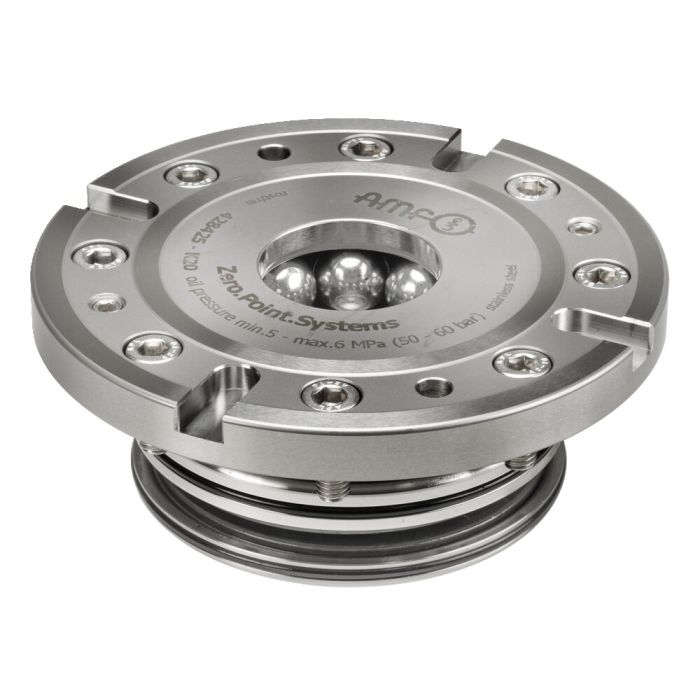

Einbau-Spannmodul mit Indexierung
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Mit dem Spannmodul mit Indexierung ist die Palette gegen Verdrehen gesichert und dadurch alle 90° exakt positionierbar.
Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul mit Ausblasung und Auflagekontrolle hat zwei Anschlüsse: 1x hydr. Öffnen (1), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 428425 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 20 |
| Haltekraft [kN] | 55 |
| Einzugs-/Verschlusskraft [kN] | 20 |
| Automatisierungsabfrage | Auflagekontrolle |
| Besondere Merkmale | Mit Indexierung |
| Gewicht | 1,4 Kg |
