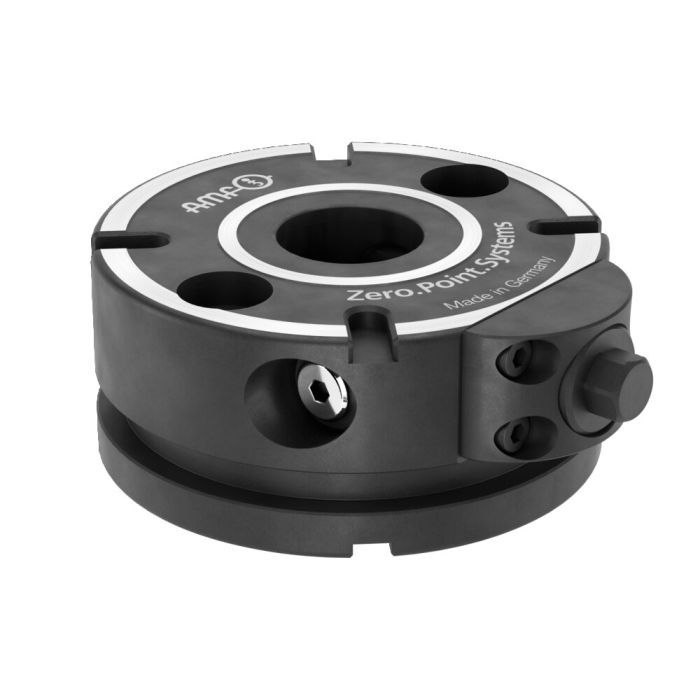

Spannmodul, mechanisch, mit Indexierung

Anwendung:
Mechanisches Nullpunktspannsystem mit 90° versetzten Indexiernuten zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Besonders geeignet für den modularen Aufbau von Spannlösungen mittels Nullpunktspannsystem.

Hinweis:
Das mechanische Aufbau-Spannmodul mit 90° versetzten Indexiernuten hat hohe Halte-, Einzugs- und Verschlusskräfte.
Über den umlaufenden Spannrand kann das Spannmodul auf dem Maschinentisch positioniert und mit mechanischen Spannelementen befestigt werden.
An der Unterseite ist die Positionierbohrung für Absteckhülsen sowie eine Durchgangsbohrung für die Befestigung mittels Senkkopfschraube auf Rasterplatten vorhanden (max. zulässige Schraubenkraft beachten). Auch ist die Aufnahmebohrung für den Spannbolzen 20 in das Modul eingebracht.

Spannbolzen: Je nach Einzelfall kann die Ausführung Nullpunkt-, Schwert- oder Untermaß-Spannbolzen (ohne Farbmarkierung) verwendet werden. Das Spannmodul BM10 ist nur mit den Spannbolzen Größe 10 in der Ausführung M8 verwendbar, BM20 nur mit den Spannbolzen Größe 20 in der Ausführung M12.

Ein Zylinderstift, sowie Befestigungsschrauben für die Anwendung mit Stützelementen (6210S) oder den Einsatz auf einer Vorrichtung, sind im Lieferumfang enthalten.

Dieses Spannmodul kann bei Umgebungstemperaturen von bis zu 200°C eingesetzt werden.
* Bitte beachten Sie die Montageanleitung.
