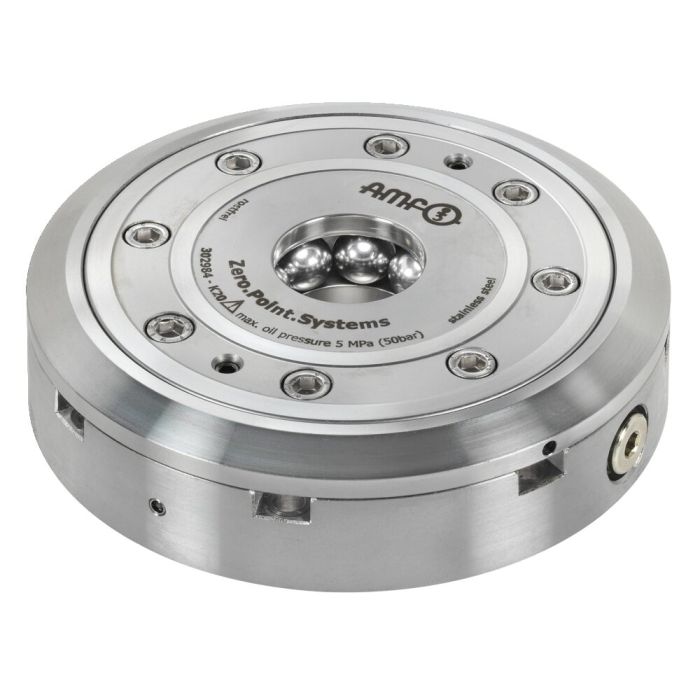

Einbau-Spannmodul, Flanschversion
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Die Flanschversion ermöglicht einen vereinfachten Einbau in den Grundkörper. Diese wird über die Zentrierfunktion exakt positioniert. Diese wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss diese kurzzeitig pneumatisch nachgespannt (Turbo) (2) werden. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Es wird der Einsatz des pneumatischen Druckboosters Nr. 6370ZVL empfohlen.
Das Spannmodul hat zwei Anschlüsse:
1x pneum. Öffnen (1)/ 1x pneum. Nachspannen (Turbo) (2).
* Bitte beachten Sie die Montageanleitung.
| Bestell-Nr. | 423988 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 20 |
| Haltekraft [kN] | 55 |
| Einzugs-/Verschlusskraft [kN] | 17 |
| Besondere Merkmale | Flanschversion |
| Gewicht | 3,75 Kg |
