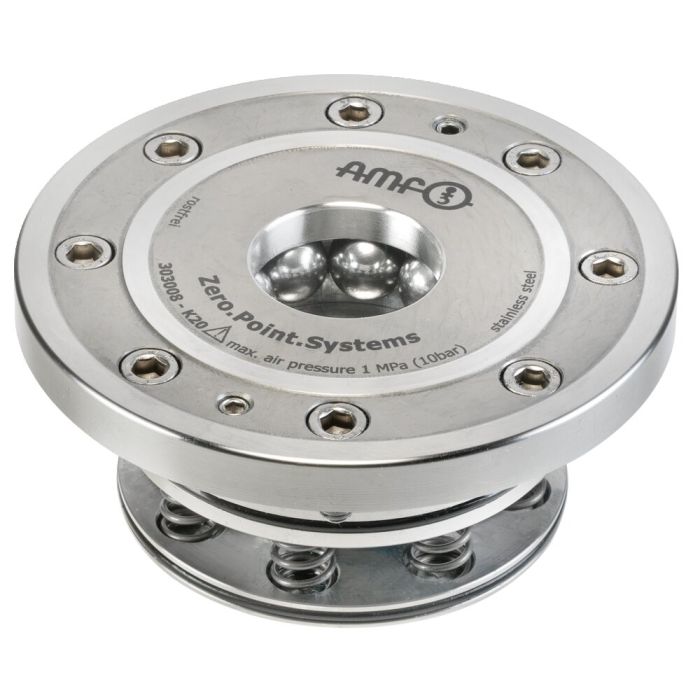

Einbau-Spannmodul
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (2) werden. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Es wird der Einsatz des pneumatischen Druckbooster Nr. 6370ZVL empfohlen.
Das Spannmodul mit Ausblasung und Auflagekontrolle hat drei Anschlüsse:
1x pneum. Öffnen (1) / 1x pneum. Nachspannen (Turbo) (2), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 303016 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 20 |
| Haltekraft [kN] | 55 |
| Einzugs-/Verschlusskraft [kN] | 17 |
| Automatisierungsabfrage | Auflagekontrolle |
| Gewicht | 1,40 Kg |
