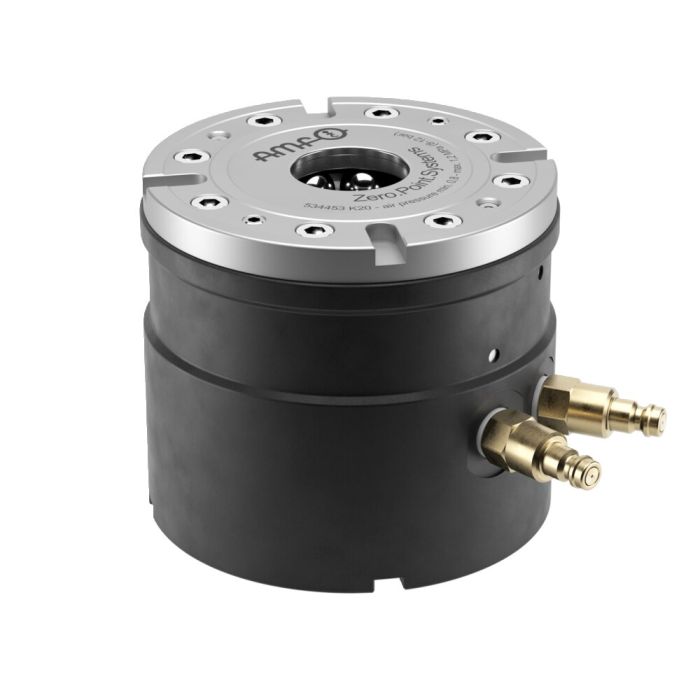

Aufbauelement BP10.3 und BP20, pneumatisch, mit Indexierung

Anwendung:
Das Aufbauelement wird verwendet um Werkstücke oder Vorrichtungen direkt auf den pneumatischen Spannmodulen BP10.3 und BP20 mittels Spannbolzen wiederholgenau zu spannen.
Dieses Spannsystem kann eingesetzt werden, um Werkstücke für eine 5-Seitenbearbeitung auf die notwendige Bearbeitungshöhe in der Maschine zu bringen oder um Werkstücke mit Absätzen und unterschiedlichen Spannhöhen sicher und schnell auf dem Maschinentisch aufzuspannen.
Durch die Möglichkeit der 4-fach 90° Indexierung können Werkstücke bei großen Bearbeitungskräften gegen das radiale Verdrehen gesichert werden.

Hinweis:
Bestell-Nr. der Zentrierhülse Ø 16 mm: 78006
Bestell-Nr. für die Nutensteine: 430264
Die pneum. Schnellkupplung, Ausführung Stecker, sowie die Befestigungsschraube sind im Lieferumfang enthalten.

* Bitte beachten Sie die Montageanleitung.

Das Spannmodul hat zwei Anschlüsse:
BP10.3:
1 = pneum. Öffnen
5 = Entlüftung
BP20:
1 = pneum. Öffnen
2 = pneum. Nachspannen (Turbo)

Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren und diese sicher zu spannen.
