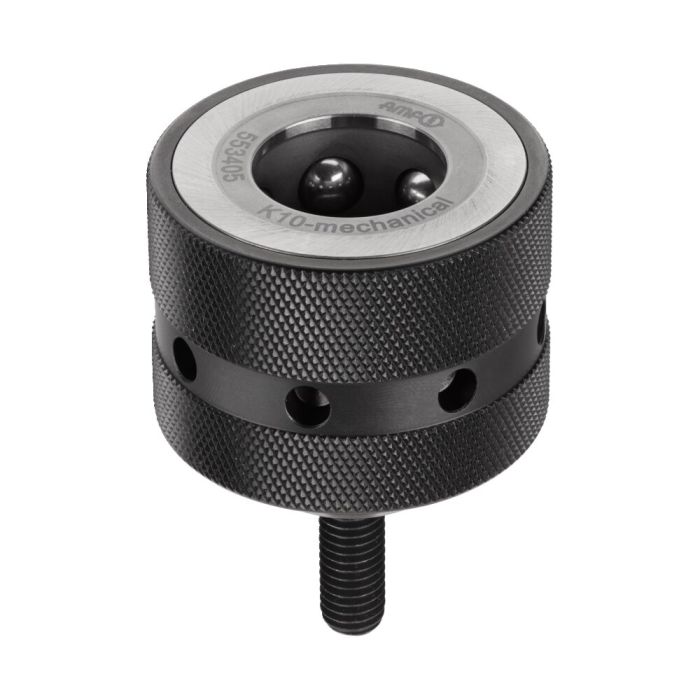

Spannmodul, mechanisch

Anwendung:
Mechanisches Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden oder spanlosen Bearbeitung. Besonders geeignet für den modularen Aufbau von Spannlösungen mittels Nullpunktspannsystem.

Hinweis:
Das mechanische Nullpunktspannsystem hat hohe Halte-, Einzugs- und Verschlusskräfte. Befestigt wird das Spannmodul BM10 zentrisch mit einer Senkschraube M8, das Spannmodul BM20 mit einer Zylinderschraube M12.
Das Spannmodul BM20 ist nur mit den Spannbolzen Gr. 20 in der Ausführung M12 verwendbar.
Zum Öffnen und Schließen der Spannmodule empfehlen wir folgende AMF-Hakenschlüssel:
- Größe 10 = Bestell-Nr. 54940
- Größe 20 = Bestell-Nr. 54973
Ein Zylinderstift ist im Lieferumfang enthalten. Zusätzlich sind Befestigungsschrauben für die Anwendung mit den Stützelementen (Bestell-Nr. 532390, 532374), sowie für den Einsatz auf einer Vorrichtung enthalten.

* Bitte beachten Sie die Montageanleitung.
