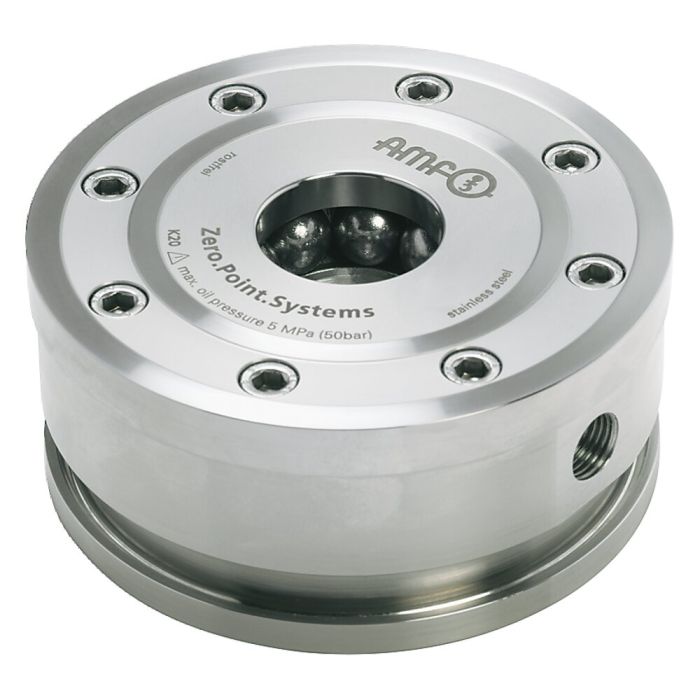

Aufbau-Spannmodul
Anwendung:
Nullpunktspannsystem in Verbindung mit Haken-Spannbriden 6370ZB zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Aufbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul mit Ausblasung und Auflagekontrolle hat zwei Anschlüsse: 1x hydr. Öffnen (1), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Individuelle Einbaugehäuse
| Bestell-Nr. | 303545 |
|---|---|
| Produkttyp | Aufbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Automatisierungsabfrage | Auflagekontrolle |
| Gewicht | 0,9 Kg |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Haken-Spannbride, Set Nr. 426825 Zum Befestigen von Aufbau-Spannmodulen auf dem Maschinentisch, Größe 10
- Spannbolzen Größe 10 für Fangschraube M10 Nr. 554936 Für Spannmodule Größe 10, Nullpunkt-Spannbolzen
- Einbau-Spannmodul für Automatisierungslösungen Nr. 550261 Öffnen pneumatisch, Größe KP10.3, mit Verriegelungskontolle, Öffnungskontrolle, Auflagekontrolle, Spannbolzenabfrage und Inselauflage
- Spannmodul mit Sensorabfrage für Öffnung und Verriegelung Nr. 552963 Öffnen pneumatisch, Größe KP10, Nachspannen notwendig
