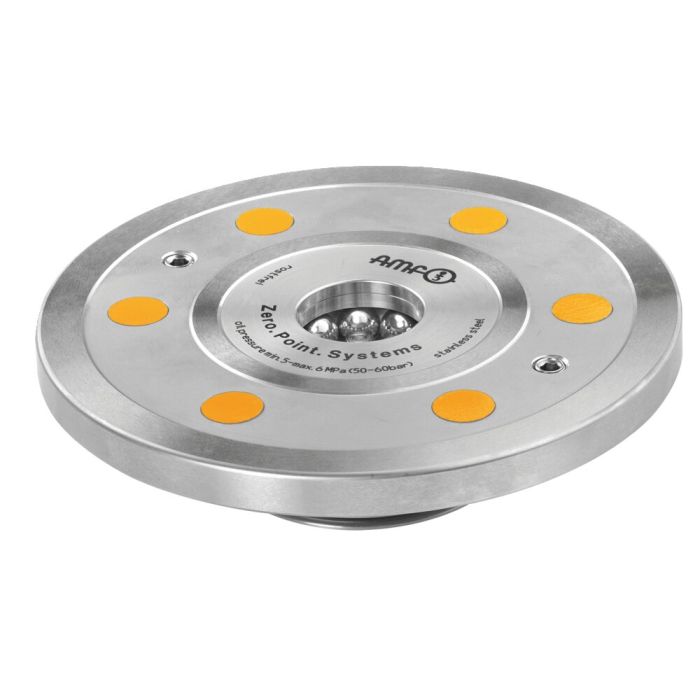

Einbau-Spannmodul
Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Einbau-Spannmodul KH10.2 wird durch die Lufthydraulikpumpe Bestell-Nr. 426569 mit 5 bar pneumatischem Eingangsdruck geöffnet.
Das Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Es wird hydraulisch (1) geöffnet und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul mit Ausblasung und Auflagekontrolle hat zwei Anschlüsse: 1x hydr. Öffnen (1), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 427369 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 10 |
| Automatisierungsabfrage | Auflagekontrolle |
| Gewicht | 0,6 Kg |
