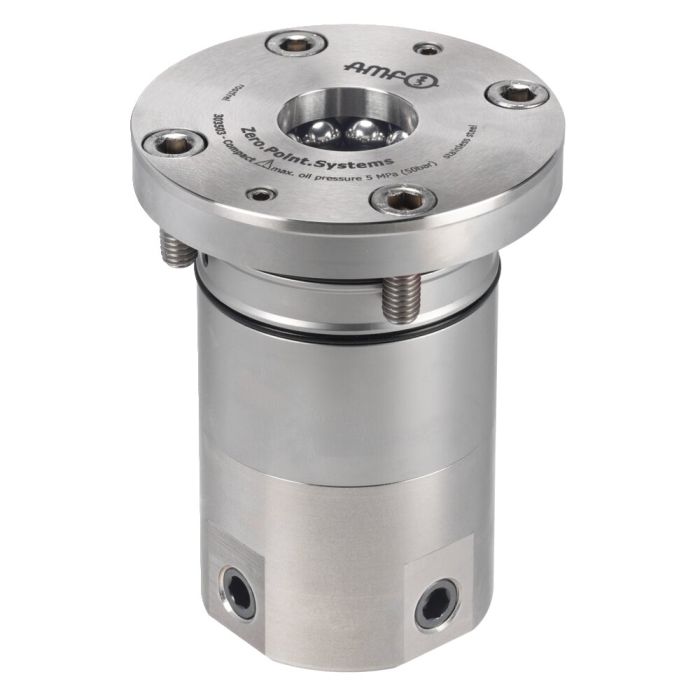

Kompaktzylinder
Öffnen hydraulisch, Größe KH10
Bestell-Nr.
303503
Anwendung:
Zum Nachrüsten von modularen Winkeln und Würfeln. Auch bei geringen Wandstärken einsetzbar.
Hinweis:
Es gibt standardmäßig sechs Anschlussmöglichkeiten. Vier Anschlüsse sind seitlich an der Mantelfläche in 90° Anordnung angebracht. Dichtungen am Aussendurchmesser ermöglichen den Anschluss über eine Tieflochbohrung in der Grundplatte. Außerdem besteht eine Anschlussmöglichkeit an der Bodenfläche des Kompaktzylinders.
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 303503 |
|---|---|
| Produkttyp | Einbau-Spannmodul |
| Betriebsart | Hydraulisch |
| Größe Spannmodule | 10 |
| Haltekraft [kN] | 25 |
| Einzugs-/Verschlusskraft [kN] | 1.3 |
| Gewicht | 2,5 Kg |
