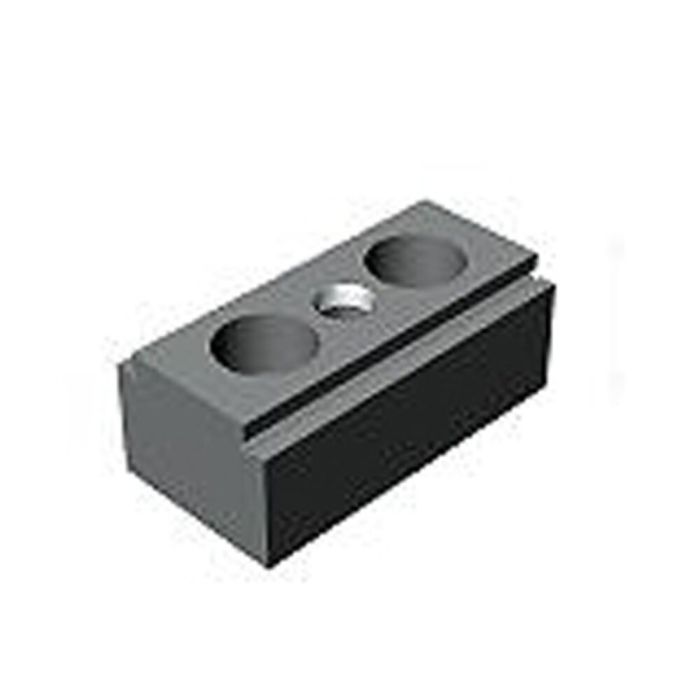

Auflage-Anschlagleiste, doppelt

Anschlagmaß 30 mm, Auflagemaß 30 mm, ⌀ Bohrung 16 mm, Raster 40 mm, Länge 78 mm

Bestell-Nr.

88823

Bestell-Nr.	Artikel-Nr.	Anschlagmaß A ±0,01	Anschlagmaß A1 ±0,01	Auflagemaß H ±0,01	Auflagemaß H1 ±0,01	ØD F7	R ±0,01	Gewicht [g]
88823	6363-12-069	15	30	25	30	16	40	570
88831	6363-16-069	20	40	30	40	22	50	1170

Bestell-Nr.	B	E	F	L	L1	L2	M	ØS	ØS1
88823	40	10	16	78	19	20	M12	13	20
88831	58	13	22	88	19	29	M16	17	26

Mehr Informationen
Bestell-Nr.	88823
Gewicht<br>[g]	570
