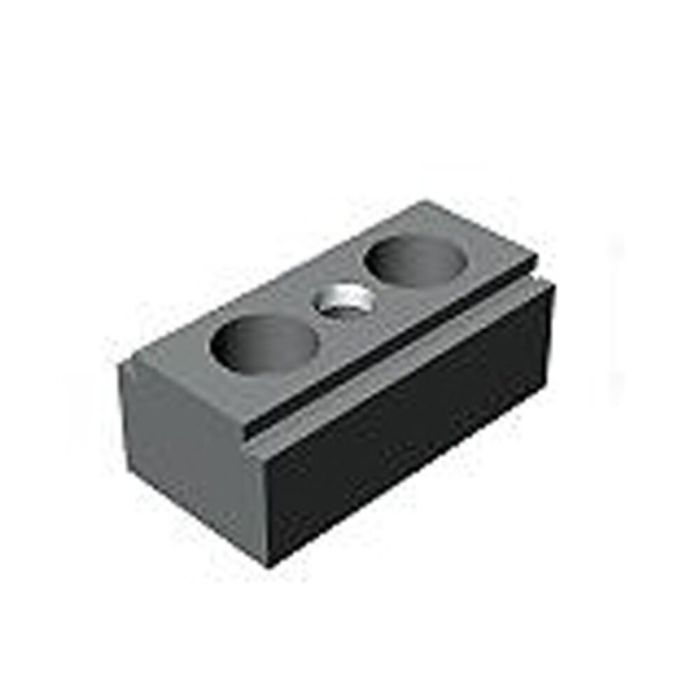

Auflage-Anschlagleiste, doppelt

Anschlagmaß 40 mm, Auflagemaß 40 mm, ⌀ Bohrung 22 mm, Raster 50 mm, Länge 88 mm

Bestell-Nr.

88831

Bestell-Nr.	Artikel-Nr.	Anschlagmaß A ±0,01	Anschlagmaß A1 ±0,01	Auflagemaß H ±0,01	Auflagemaß H1 ±0,01	ØD F7	R ±0,01	Gewicht [g]
88823	6363-12-069	15	30	25	30	16	40	570
88831	6363-16-069	20	40	30	40	22	50	1170

Bestell-Nr.	B	E	F	L	L1	L2	M	ØS	ØS1
88823	40	10	16	78	19	20	M12	13	20
88831	58	13	22	88	19	29	M16	17	26

Mehr Informationen
Bestell-Nr.	88831
Gewicht	1170 g

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Auflage-Anschlagleiste, einfach Nr. 88815 Anschlagmaß 20 mm, Auflagemaß 40 mm, ⌀ Bohrung 22 mm, Raster 50 mm, Länge 88 mm
