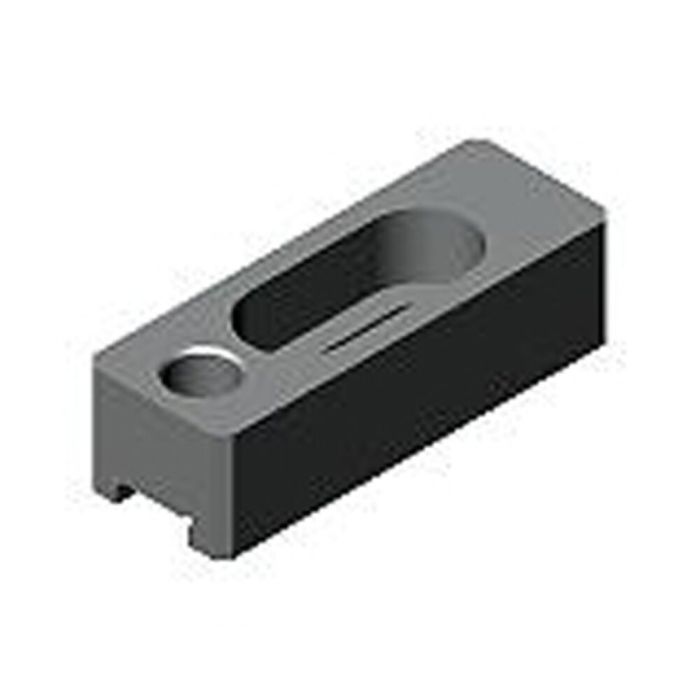

Auflageleiste, mit Nut

Auflagemaß 30 mm, ⌀ Bohrung 16 mm, Nut 20 mm, Länge 140 mm, Breite 39 mm

Bestell-Nr.

300210

Bestell-Nr.	Artikel-Nr.	Auflagemaß H ±0,01	ØD F7	N H7	Gewicht [g]
300012	6363-12-026-2	30	16	20	640
300020	6363-16-026-2	40	22	24	1400
300210	6363-12-026-3	30	16	20	700
300236	6363-16-026-3	40	22	24	1600

Bestell-Nr.	B	C	E	E1	F	L	L1	L2	L3	M	S	S1
300012	39	3	12	6	12	110	14	26	35	M12	12,5	26
300020	49	3	13	8	17	140	19	34	42	M16	17,0	32
300210	39	3	12	6	12	140	14	26	80	M12	12,5	26
300236	49	3	13	8	17	178	19	34	100	M16	17,0	32

Hinweis:
Lange Ausführung Nr. 6363-**-3 stets mit zwei Schrauben befestigen.

Mehr Informationen
Bestell-Nr.	300210
Gewicht [g]	700
