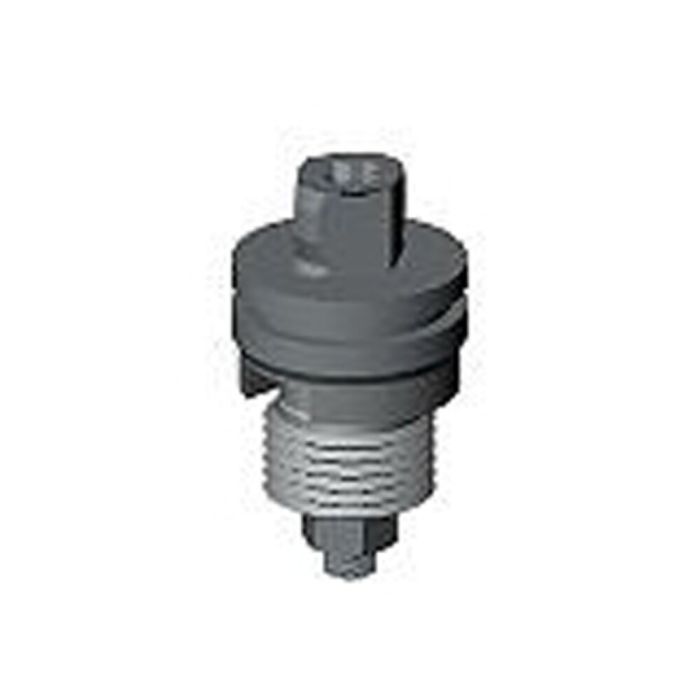

Zentrierstück, Schwertform

⌀ Außen 16 mm, ⌀ Innen 10 mm, Länge 35 mm

Bestell-Nr.

88708

Bestell-Nr.	Artikel-Nr.	ØD ±0,01	ØD1 h6	A	B	L	M	SW	O-Ring	Gewicht [g]
88625	6363-16-059-12	22	12	7,5-1	2,9	40	M16	9	18,77x1,78	57
88633	6363-16-059-16	22	16	7,5-1	3,7	40	M16	12	18,77x1,78	61
88708	6363-12-059-10	16	10	7,5-1	2,5	35	M12	8	12,42x1,78	25
88716	6363-12-059-12	16	12	7,5-1	2,9	35	M12	9	12,42x1,78	27

Anwendung:
Zur Werkstückaufnahme in Passbohrungen, zum Beispiel für eine zweite Aufspannung.

Mehr Informationen
Bestell-Nr.	88708
Gewicht	25 g

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Zentrierstück, rund Nr. 88666 ⌀ Außen 16 mm, ⌀ Innen 10 mm, Länge 31 mm
