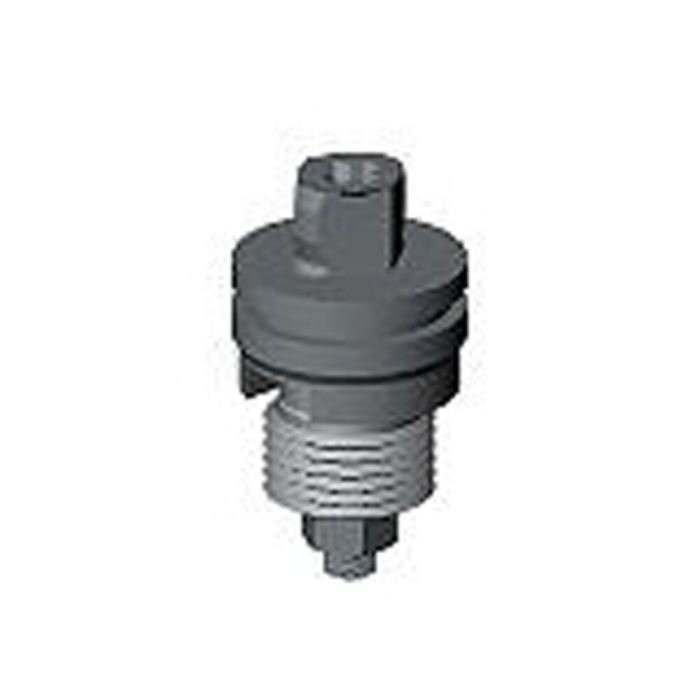

Zentrierstück, Schwertform

⌀ Außen 22 mm, ⌀ Innen 12 mm, Länge 40 mm

Bestell-Nr.

88625

Bestell-Nr.	Artikel-Nr.	ØD ±0,01	ØD1 h6	A	B	L	M	SW	O-Ring	Gewicht [g]
88625	6363-16-059-12	22	12	7,5-1	2,9	40	M16	9	18,77x1,78	57
88633	6363-16-059-16	22	16	7,5-1	3,7	40	M16	12	18,77x1,78	61
88708	6363-12-059-10	16	10	7,5-1	2,5	35	M12	8	12,42x1,78	25
88716	6363-12-059-12	16	12	7,5-1	2,9	35	M12	9	12,42x1,78	27

Anwendung:
Zur Werkstückaufnahme in Passbohrungen, zum Beispiel für eine zweite Aufspannung.

Mehr Informationen
Bestell-Nr.	88625
Gewicht	57 g
